I/O Komponenten – Automation in Gebäuden, Anlagen und Maschinen

Um Infrastrukturanlagen in großen und auch kleinen Gebäuden sicher und kostengünstig betreiben zu können ist es unumgänglich, dass die wichtigsten betriebstechnischen Funktionen wie Anlagenüberwachung, Klimatisierung, Belüftung und Beleuchtung automatisiert ablaufen. Hiermit erhöht sich aber auch die Anforderung an die Funktionen der Gebäudeinstallation. Dies lässt sich mit herkömmlicher Technik in der Regel nur mit großem Aufwand umsetzen. Daher setzt die Gebäudeautomation mehr und mehr auf vernetzte serielle und IP basierte Bussysteme, die die Informationsübertragung zwischen Sensoren und Aktoren, Schaltern und übergeordneten Leitsystemen durchführen.


Bussysteme bieten hierzu verschiedene Vorteile:

  • einfachere Planung und Installation der Gebäudefunktionen
  • hohe Flexibilität in der Gebäudenutzung, da die Funktionen frei projektierbar sind und sich damit jederzeit und nach Erfordernis neu ein- und nachstellen lassen

Für diese Funktionen gibt es aus dem Hause METZ CONNECT bereits vorgefertigte Software-Applikationen, die dem Systemintegrator Zeit und Geld sparen.


I/O Komponenten für die Gebäudeautomation



Anwendungen


Brandschutz/Brandmeldetechnik

Die Brandschutz- bzw. Brandmelde- oder Entrauchungstechnik ist in der Gebäudeautomation einer der wichtigsten Regelwerke. Eine Komponente in diesem Regelwerk sind z. B. Brandschutzklappen. Zur Erfassung der Klappen sind z. B. digitale Eingänge notwendig. Gleichzeitig sollen aber die Klappen durch die Stellantriebe mittels digitalen Ausgängen angesteuert werden. Hierzu bietet METZ CONNECT ein kombiniertes digitales Mischmodul XX-DIO4/2-IP an, das beide Funktionalitäten beinhaltet.


Klima

Um in automatisierten Anlagen Schaltaufgaben z. B. zum Schalten einer Klimaanlage durchzuführen bietet METZ CONNECT ein digitales Relais-Ausgangsmodul XX-DO4 mit 4 Wechslerkontakten an. Über die 4 frontseitigen Schalter am Gerät ist ein manueller Eingriff einer Person für die entsprechende Schaltaufgabe möglich.


Beleuchtung

Da in den meisten Beleuchtungsschaltkreisen eine hohe Einschaltbelastung herrscht, wurde speziell ein digitales Mischmodul XX DIO4/2 entwickelt, um diese Beleuchtungsschaltkreise direkt mit einem leistungsstarken Relais anzusteuern. Gleichzeitig verfügt das XX-DIO4/2 über digitale Eingänge um direkt die Lichtschalter zur manuellen Betätigung anzuschließen. Somit ist die Anlagenverfügbarkeit gewährleistet, sollte der Regler einmal nicht zur Verfügung stehen.


Sonnenschutz

Rollläden und Jalousien können nach Bedarf automatisch gesteuert werden. Durch die entsprechenden Schutzeinrichtungen zur Ansteuerung von Jalousiemotoren ist das
XX-TP Dreipunktmodul das geeignete Gerät um solche Antriebe anzusteuern.


Energie-Controlling

Verbrauchserfassung von z. B. Strom-, Gas-, Wärme- und Wasserzähler bilden die Grundlage der Energietransparenz. Um diese Verbrauchsdaten zu erfassen wurde speziell ein sogenanntes Zählimpulsmodul XX-SI4 entwickelt. Das Modul verfügt über 4 Kanäle mit einer genormten S0-Impulsschnittstelle, an denen es möglich ist 4 Zähler unterschiedlichen Mediums anzuschließen.


Einbruch und Zutrittskontrolle

Im Rahmen des Einbruchschutzes/ der Zutrittskontrolle sind folgende Funktionen wichtig: Anzeige von geöffneten Fenstern und Türen, Warnmeldung bei Fehlfunktionen, Einbruch oder Notruf. Um in solchen automatisierten Regelwerken z. B. die Informationen über die Zustände der Fenster oder der Türen zu erhalten, sind digitale Eingänge notwendig. Hierfür bietet METZ CONNECT ein 10-fach digitales Eingangsmodul XX-DI10 an, um die Zustände der Fenster und Türen mittels potentialfreien Fenster- bzw. Türkontakten zu erfassen.


Heizung/Lüftung/Klima

Zur energieeffizienten Temperatursteuerung und idealen Wärmeverteilung sind verschiedene I/Os notwendig. Unter anderem werden zur Erfassung von Temperaturen analoge Eingänge für den Anschluss der am Markt verfügbaren Temperatursensoren benötigt. Hierzu wurde von METZ CONNECT speziell ein universell
programmierbares analoges Eingangsmodul XX-AI8 mit 8 verfügbaren Eingängen entwickelt. An diese 8 Eingänge können gleichzeitig verschiedene Temperatursensoren angeschlossen werden.

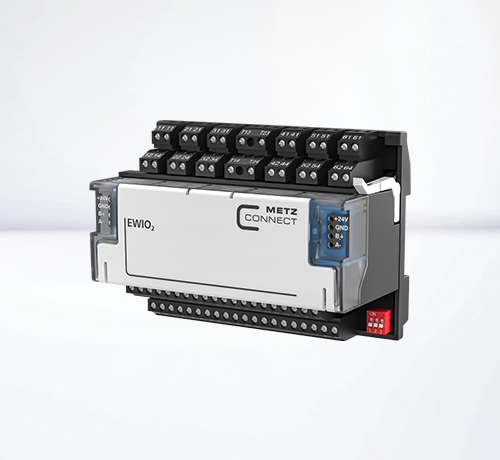

Produktübersicht I/O Komponenten

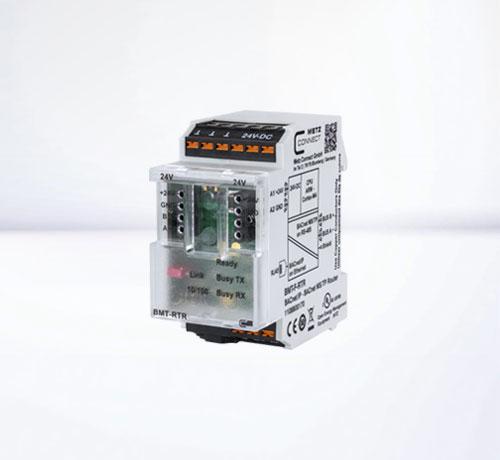

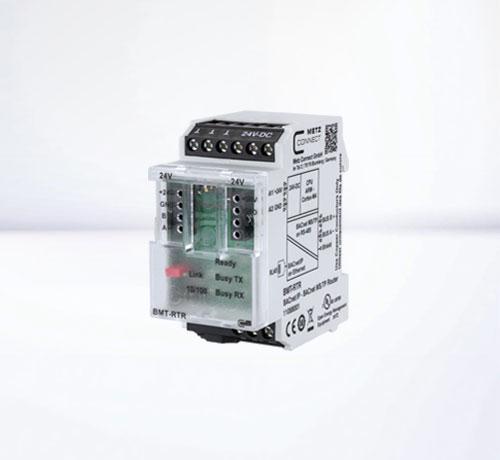

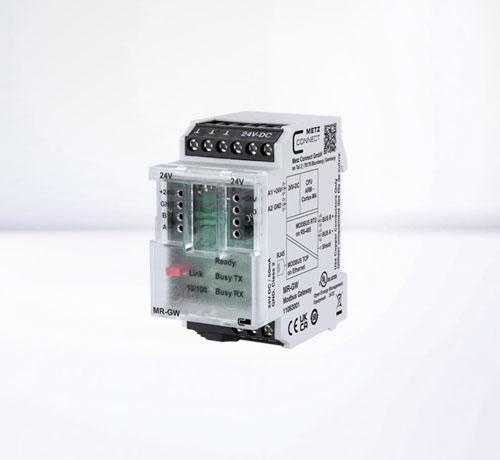

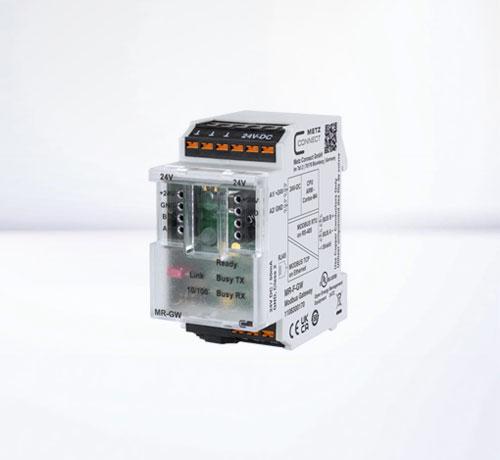

Produktübersicht Gateways und Router
