DCCS2 Baugruppe 4 Port unbestückt

130D2CBU4-E

• DCCS2 4 Port Baugruppe unbestückt für Einzelmodule der Bauform Modul
• Robuster Edelstahlträger
• Befestigung im 19-Zoll-Baugruppenträger durch eine Rändelschraube
• Einfache Montage/Demontage in 19-Zoll-Baugruppenträger im 19-Zoll-Schrank (plug and play)
• Bauform: DCCS2
• Passende RJ45-Module: 130B11-E, 130910-I, 130910-I-B1, 130909-I, 130909-I-B1, 130908-I und 130908-I-B1
• Passende RJ45-Kupplungen: 1309A0-I
• Passende LWL-Module: 15091001-I, 15091070-I, 15091071-I, 15091072-I, 15091075-I und 15091076-I
• Passende KOAX-Module: 130898-01-I, 130898-02-I und 130898-03-I
• Passende Blind Module: 130898-00-I und 130898-00-RW-I

EWIO₂-BM
Ethernet-IO / BACnet / Modbus

110904

Das EWIO₂-BM ist je nach Konfiguration ein kompakter Modbus- bzw. BACnet Server, der digitale und analoge Signale aus der Sensor- und Aktorebene mit einem Modbus TCP bzw. BACnet/IP Netzwerk verbindet. Mit einem Modbus oder BACnet Client lassen sich unterschiedliche Aufgaben in der Gebäude- und Industrieautomatisierung realisieren. Über die im Webinterface integrierte grafische Programmieroberfläche "Node-RED" und den zahlreichen digitalen und analogen I/Os können einfache Funktionen und Steuerungsaufgaben in der Gebäude- oder Industrieautomatisierung erstellt und visualisiert werden. Zwei Ethernet-Ports mit Daisy Chain Funktion sind für die Anbindung an das LAN-Netzwerk und Verkettung weiterer Ethernet-I/O Geräte vorhanden. Die Parametrierung, Konfiguration und Inbetriebnahme des Systems erfolgt über einen plattformunabhängigen Webbrowser. Für die Erweiterung der Sensor-/Aktorebene können MR-I/O Erweiterungsmodule per Brückenstecker plug & play und per Verdrahtung an einer zweiten Schnittstelle des EWIO₂-BM, Modbus RTU Geräte angeschlossen werden. Eine integrierte µSD-Speicherkarte erweitert den Funktionsumfang des EWIO₂-BM für das Speichern der Einstellungen, Daten und Anwendungen.

MR-Multi I/O Modbus RTU

11084313

Das Modbus-Modul MR-Multi-I/O ist eine kompakt und schnell installierbare Lösung, um digitale und analoge Signale aus der Aktor- und Sensorebene über Modbus-RTU-Protokoll direkt mit einer Steuer- bzw. Regeleinheit in der Gebäudeautomation zu verbinden. Für verschiedene Aufgaben stehen 29 I/Os zum Teil konfigurierbar zur Auswahl. Bei starken induktiven Lasten sind die Relaiskontakte zusätzlich mit einem RC-Glied zu schützen. Mit einem Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über zwei Drehschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

BMT-Multi I/O BACnet MS/TP

11089313

Das BACnet-Modul BMT-Multi I/O ist eine kompakt und schnell installierbare Lösung, um digitale und analoge Signale aus der Aktor- und Sensorebene über BACnet MS/TP-Protokoll direkt mit einer Steuer- bzw. Regeleinheit in der Gebäudeautomation zu verbinden. Für verschiedene Aufgaben stehen 29 I/Os zum Teil konfigurierbar zur Auswahl. Über einen BACnet Client können die Eingänge und Ausgänge über Standard-Objekte gesteuert und abgefragt werden. Die Einstellung der Moduladresse und Bitrate erfolgt über zwei Drehschalter auf der Frontseite oder per Software. Die Relais K1-K4 sind mit einer Handbedienebene ausgestattet und ermöglichen ein manuelles Eingreifen. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

DCCS2 Baugruppe 4 Port unbestückt - Keystone

130D2CKU4-E

• DCCS2 4 Port Baugruppe für Einzelmodule mit Einbauausschnitt Keystone, unbestückt
• Einsetzbare RJ45 Module: 130B21-E, 130910KI, 130A10-I, 130A10-I-B1, 130A10-29-I, 130A10-29-I-B1, 130A08-I und 130A08-I-B1
• Einsetzbare RJ45 Kupplungen: 1309A0-I
• Einsetzbare LWL Module: 15091001-I, 15091070-I, 15091071-I, 15091072-I, 15091075-I und 15091076-I
• Robuster Baugruppenhalter aus Edelstahl
• Befestigung im 19 Zoll Baugruppenträger mittels einer handbedienbaren Rändelschraube
• Die Baugruppen können sehr einfach in 19 Zoll Baugruppenträger welche im 19 Zoll Schrank eingebaut sind montiert oder demontiert werden (plug and play)
• Einbauform: DCCS2

EWIO₂-M-BM
M-Bus / BACnet / Modbus

110935

Das EWIO₂-M-BM ist ein leistungsstarker Datenlogger für die Energieverbrauchsüberwachung und das Energie-Monitoring in Gebäuden, an Maschinen, Anlagen und Systemen. Zwei Ethernet-Ports mit Daisy Chain Funktion sind für die Verkettung weiterer Datenlogger und Anbindung in ein LAN Netzwerk vorhanden. Das EWIO₂-M-BM kann in ein Modbus TCP oder BACnet/IP Netzwerk für Steuerungsaufgaben eingebunden werden. Die Parametrierung, Konfiguration und Inbetriebnahme des Systems erfolgt über einen plattformunabhängigen Webbrowser. Die M-Bus- und Modbus RTU-Schnittstelle erlaubt das Auslesen unterschiedlicher Zähler: z.B. Strom, Wasser, Gas und Wärme. Die Messwerte können wahlweise oder parallel per Mail (SSL) und FTP (SSL) aus der Datenbank gesendet (Push) oder über FTP (SSL), einer BACnet- oder Modbus-Steuerung ausgelesen (Pull) werden. Über die im Webinterface integrierte grafische Programmieroberfläche "Node-RED" und den zahlreichen digitalen und analogen I/Os können einfache Funktionen und Steuerungsaufgaben in der Gebäude- oder Industrieautomatisierung erstellt und visualisiert werden. Eine integrierte<i> µi>SD-Speicherkarte erweitert den Funktionsumfang des EWIO₂-M-BM für das Speichern der Einstellungen, Daten und Anwendungen.

HUB DC

110486

Der HUB DC wird als Vorschaltgerät für den Betrieb von C|Logline LON, Modbus und BACnet I/O-Modulen verwendet für die Gleichrichtung und Glättung von 24 V AC (Wechselspannung). Er liefert am Ausgang geglättete Gleichspannung von ca. 33 V DC (bei 24 V AC am Eingang). Die Umstellung der Versorgungsspannung bei C|Logline LON, Modbus und BACnet I/O-Modulen von 24-V-AC- auf DC-Betrieb (24 bis 36 V DC) reduziert die thermische Belastung in den I/O-Modulen und verlängert die Lebensdauer der darin befindlichen Bauelemente. Das Gerät ist vorgesehen als Einweggleichrichter mit gemeinsamem Massepunkt (Eingang A2 = Ausgang 0 V) für den direkten Einsatz in 24-V-AC-Anlagen.

EWIO₂-M
M-Bus

110930

Das EWIO₂-M ist ein leistungsstarker Datenlogger für die Energieverbrauchsüberwachung und das Energie-Monitoring in Gebäuden, an Maschinen, Anlagen und Systemen. Zwei Ethernet-Ports mit Daisy Chain Funktion sind für die Verkettung weiterer Datenlogger und Anbindung in ein LAN-Netzwerk vorhanden. Die Parametrierung, Konfiguration und Inbetriebnahme des Systems erfolgt über einen plattformunabhängigen Webbrowser. Die M-Bus und Modbus RTU-Schnittstelle erlaubt das Auslesen unterschiedlicher Zähler: z. B. Strom, Wasser, Gas und Wärme. Die Messwerte können wahlweise oder parallel per Mail (SSL) und FTP (SSL) aus der Datenbank gesendet (Push) oder über FTP (SSL) ausgelesen (Pull) werden. Über die im Webinterface integrierte grafische Programmieroberfläche "Node-RED" und den zahlreichen digitalen und analogen I/Os können einfache Funktionen und Steuerungsaufgaben in der Gebäude- oder Industrieautomatisierung erstellt und visualisiert werden. Eine integrierte µSD-Speicherkarte erweitert den Funktionsumfang des EWIO₂-M für das Speichern der Einstellungen, Daten und Anwendungen.

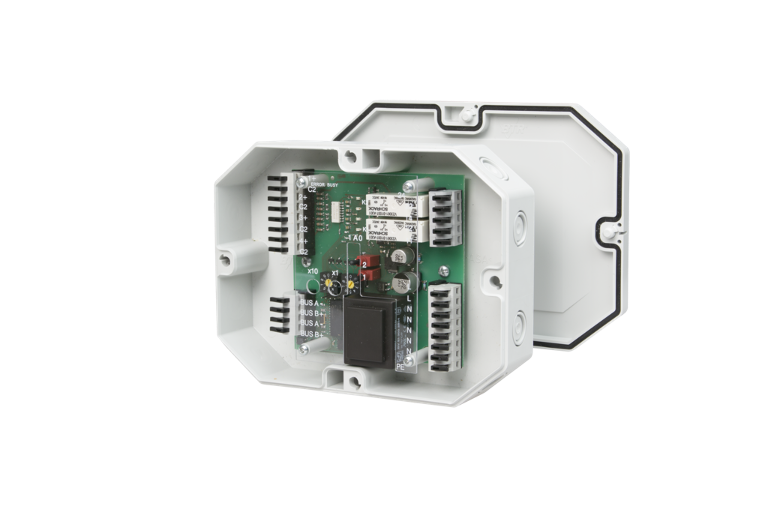

MR-DIO4/2-IP65 Modbus RTU 230 V

1108330526IP

Das Modbus-Modul im IP65-Gehäuse mit 4 digitalen Eingängen und 2 Relaisausgängen mit Handbedienebene wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um z. B. in einem Raum Lichtschalter und Fensterkontakte aufzunehmen und zwei Lichtbänder zu schalten oder als Jalousiesteuerung. Ebenfalls können 2 motorbetriebene Brandschutzklappen gesteuert werden. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Die Eingänge sind mit potentialfreien Kontakten zu beschalten. Über einen Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über zwei Drehschalter. Bitrate und Parität zusätzlich per Software.

MR-DIO4/2 Modbus RTU

1108331326

Das Modbus-Modul mit 4 digitalen Eingängen und 2 Relaisausgängen mit Handbedienebene wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um z. B. in einem Raum Lichtschalter und Fensterkontakte aufzunehmen und 2 Lichtbänder zu schalten oder als Jalousiesteuerung. Ebenfalls können 2 motorbetriebene Brandschutzklappen gesteuert werden. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Die Eingänge können als Kontakt- bzw. als Spannungseingänge betrieben werden. Über einen Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellungen der Moduladresse, der Bitrate und der Parität erfolgt über 2 Schalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage im Reihenunterverteiler.

• Anschluss mit Schraubklemmen

MR-DIO4/2S Modbus RTU

110833132601

Das Modbus-Modul mit 4 digitalen Eingängen und 2 Relaisausgängen mit Handbedienebene wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um z. B. in einem Raum Lichtschalter und Fensterkontakte aufzunehmen und 2 Lichtbänder zu schalten oder als Jalousiesteuerung. Ebenfalls können 2 motorbetriebene Brandschutzklappen gesteuert werden. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Die Eingänge können als Kontakt- bzw. als Spannungseingänge betrieben werden. Über einen Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellungen der Moduladresse, der Bitrate und der Parität erfolgt über 2 Schalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

• Anschluss mit Schraubklemmen

MR-F-DIO4/2S Modbus RTU

11083313260170

Das Modbus-Modul mit 4 digitalen Eingängen und 2 Relaisausgängen mit Handbedienebene wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um z. B. in einem Raum Lichtschalter und Fensterkontakte aufzunehmen und 2 Lichtbänder zu schalten oder als Jalousiesteuerung. Ebenfalls können 2 motorbetriebene Brandschutzklappen gesteuert werden. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Die Eingänge können als Kontakt- bzw. als Spannungseingänge betrieben werden. Über einen Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellungen der Moduladresse, der Bitrate und der Parität erfolgt über 2 Schalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

• Anschluss mit Federkraftklemmen (Push-In)

MR-F-DIO4/2 Modbus RTU

110833132670

Das Modbus-Modul mit 4 digitalen Eingängen und 2 Relaisausgängen mit Handbedienebene wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um z. B. in einem Raum Lichtschalter und Fensterkontakte aufzunehmen und 2 Lichtbänder zu schalten oder als Jalousiesteuerung. Ebenfalls können 2 motorbetriebene Brandschutzklappen gesteuert werden. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Die Eingänge können als Kontakt- bzw. als Spannungseingänge betrieben werden. Über einen Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellungen der Moduladresse, der Bitrate und der Parität erfolgt über 2 Schalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage im Reihenunterverteiler.

• Anschluss mit Federkraftklemmen (Push-In)

MR-DIO4/2-IP65 Modbus RTU

1108331326IP

Das Modbus-Modul im IP65-Gehäuse mit 4 digitalen Eingängen und 2 Relaisausgängen wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um z. B. in einem Raum Lichtschalter und Fensterkontakte aufzunehmen und zwei Lichtbänder zu schalten oder als Jalousiesteuerung. Ebenfalls können 2 motorbetriebene Brandschutzklappen gesteuert werden. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Die Eingänge können als Kontakt- bzw. als Spannungseingänge betrieben werden. Über einen Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellungen der Moduladresse, der Bitrate und der Parität erfolgt über zwei Schalter oder per Software.

MR-TP Modbus RTU

11083813

Das Modbus-Dreipunkt-Modul mit 6 digitalen Eingängen, 2 zweistufigen Relaisausgängen und 2 Digitalausgängen wurde für dezentrale Schaltaufgaben entwickelt. Es ist geeignet um z. B. mehrstufige Pumpen und Lüfter, bzw. Jalousien zu schalten. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Über einen Modbus Master können die Eingänge und Ausgänge über Standard Kommandos geschaltet und abgefragt werden. Die Eingangsklemmen 1 - 6 werden mit den Klemmen C2 zweipolig durch potentialfreie Schalter oder Kontakte beschaltet. Das Modul verfügt über eine Hand-Bedienebene für die Ausgänge. Die Adressierung des Moduls, die Einstellung der Bitrate und Parität erfolgt über zwei Adressschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

• Anschluss mit Schraubklemmen

MR-F-TP Modbus RTU

1108381370

Das Modbus-Dreipunkt-Modul mit 6 digitalen Eingängen, 2 zweistufigen Relaisausgängen und 2 Digitalausgängen wurde für dezentrale Schaltaufgaben entwickelt. Es ist geeignet um z. B. mehrstufige Pumpen und Lüfter, bzw. Jalousien zu schalten. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Über einen Modbus Master können die Eingänge und Ausgänge über Standard Kommandos geschaltet und abgefragt werden. Die Eingangsklemmen 1 - 6 werden mit den Klemmen C2 zweipolig durch potentialfreie Schalter oder Kontakte beschaltet. Das Modul verfügt über eine Hand-Bedienebene für die Ausgänge. Die Adressierung des Moduls, die Einstellung der Bitrate und Parität erfolgt über zwei Adressschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

• Anschluss mit Federkraftklemmen (Push-In)

MR-CI4 Modbus RTU

1108401332

Das Modbus-Modul mit 4 analogen Eingängen wurde für dezentrale Schaltaufgaben entwickelt. Es können Ströme und Spannungen, von z. B. aktiven Temperaturfühlern, elektrischen Lüftungs- und Mischklappen, Ventilsteuerungen usw., erfasst werden. Jeder Eingang kann per DIP-Schalter auf der Frontseite entweder als Strom- oder Spannungseingang eingestellt werden. Mit einem Modbus-Master können die Eingänge über Standard-Register abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über 2 Drehschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

• Anschluss mit Schraubklemmen

MR-F-CI4 Modbus RTU

110840133270

Das Modbus-Modul mit 4 analogen Eingängen wurde für dezentrale Schaltaufgaben entwickelt. Es können Ströme und Spannungen, von z. B. aktiven Temperaturfühlern, elektrischen Lüftungs- und Mischklappen, Ventilsteuerungen usw., erfasst werden. Jeder Eingang kann per DIP-Schalter auf der Frontseite entweder als Strom- oder Spannungseingang eingestellt werden. Mit einem Modbus-Master können die Eingänge über Standard-Register abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über 2 Drehschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

• Anschluss mit Federkraftklemmen (Push-In)

MR-AIO4/2-IP65 Modbus RTU

11084213IP

Das Modbus-Modul im IP65-Gehäuse mit 4 einzeln konfigurierbaren Widerstands- oder Spannungseingängen und 2 analogen Ausgängen wurde für dezentrale Aufgaben entwickelt. Die Eingänge sind geeignet zur Erfassung von Widerständen und Spannungen von z. B. passiven und aktiven Temperaturfühlern, elektrischen Lüftungs- und Mischklappen, Ventilstellungen usw. Die Ausgänge sind geeignet als Stellgrößengeber für z. B. elektrische Lüftungs- und Mischklappen, Ventilstellungen usw.Über einen Modbus-Master können die Eingänge mittels Standard-Register universell konfiguriert und die Ausgänge gesetzt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über zwei Drehschalter oder per Software. Das Modbus-Modul verfügt über zwei integrierte PID Regler, die unter anderem für Raumregelung verwendet werden können. Die Einstellungen der PID Regler erfolgen über die Modbusregister und sind im Modbus Handbuch unter www.metz-connect.com zu finden. Bei Verwendung des Modbus Gateways MR-GW von METZ CONNECT können die Einstellungen schneller und bequemer über die graphische Oberfläche des eingebauten WEB Servers erfolgen.
