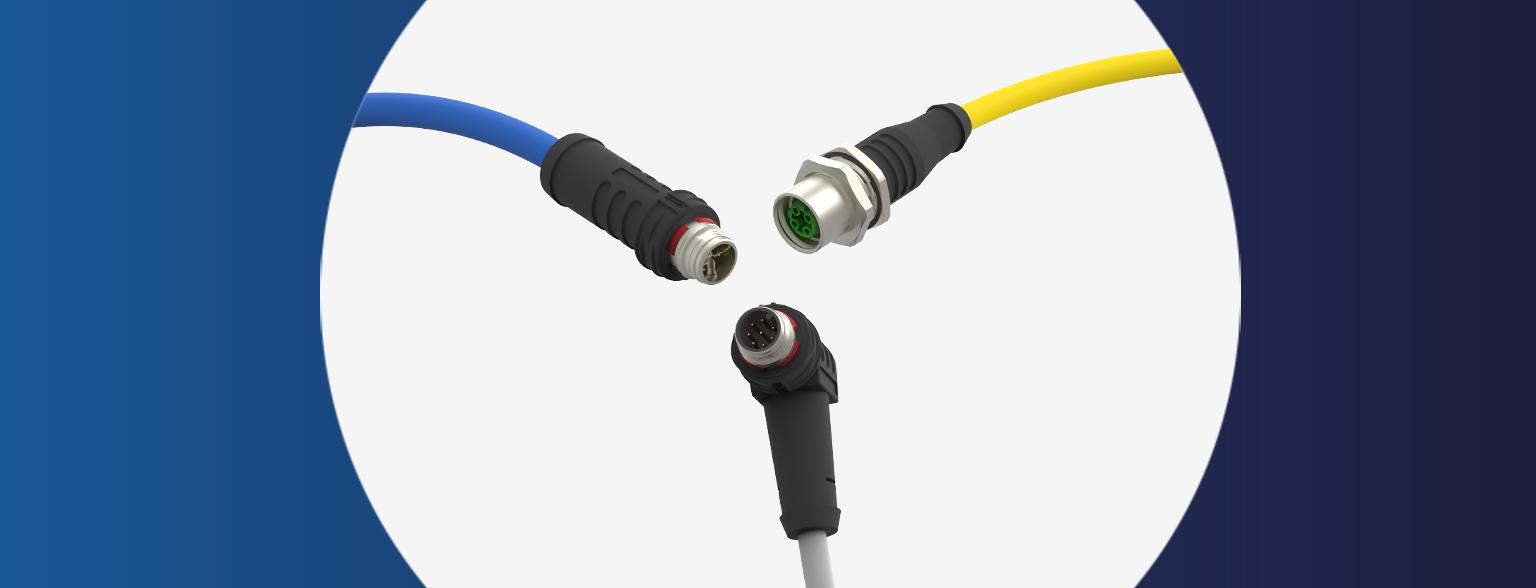

M12 Push-Pull Steckverbinder nach IEC 61076-2-010
METZ CONNECT erweitert sein Portfolio um umspritzte M12-Push-Pull-Steckverbinder mit Innenverriegelung. Sie ermöglichen eine schnelle, werkzeuglose Verbindung mit hör- und fühlbarer Verriegelungsrückmeldung und sind für industrielle Anwendungen wie Fabrikautomation, Maschinen- und Anlagenbau, Intralogistik sowie Bahn- und Verkehrstechnik ausgelegt.
Effizienz und Qualitätsgewinn
Durch die werkzeuglose Push-Pull Technologie können Montage und Servicezeiten deutlich reduziert werden. Gleichzeitig minimiert die definierte Verriegelung potenzielle Montagefehler und unterstützt reproduzierbare Verbindungsergebnisse. Dies vereinfacht Installationsprozesse und erhöht die Effizienz bei Inbetriebnahme, Wartung und Service. Besonders bei modularen Anlagenkonzepten, mobilen Anwendungen oder häufigen Steckzyklen ergeben sich dadurch spürbare Vorteile im täglichen Betrieb.
Ihre Vorteile zusammengefasst:
- Werkzeuglose Montage: Push-Pull-Technologie verkürzt Montage- und Servicezeiten deutlich.
- Sichere Verriegelung: Hörbares und fühlbares Einrasten minimiert Montagefehler und sorgt für reproduzierbare Verbindungen.
- Robust unter Last: Schutzarten bis IP67 beziehungsweise IP68, geprüft auf Vibrations-, Schock- und Korrosionsbeständigkeit.
- Breites Einsatzspektrum: Automatisierung, Intralogistik, mobile Maschinen sowie Bahn- und Verkehrstechnik.
- Individuell konfigurierbar: Standardprodukte, kundenspezifische Varianten und individuelle Leitungslösungen.
| Parameter |
Wert |
| Norm / Bauart |
IEC 61076-2-010, Push-Pull Innenverriegelung |
| Normen Bahn |
DIN EN 50155 DIN EN 45545-2 |
| Anschlusstechnik |
A: 4, 5, 8 D: 4 X: 8 |
| Schutzart (montiert) |
IP65, IP67, IP68 (2 m/48 h) |
| Übertragung |
Signal, Feldbus, Industrial Ethernet |
| Umgebungstemperatur |
-40 °C bis +90 °C |
| Isolationswiderstand |
≥ 108 Ω |
| Mechanische Lebensdauer |
> 100 Steckzyklen |
| Verschmutzungsgrad |
3 |
| Werkstoffe |
Kontakte Metall vergoldet, Kontaktträger TPU oder PA, Griffkörper TPU |
| Standard Leitungslängen |
Anschlussleitung 1 / 2 / 5 m, Verbindungsleitung 1 / 2 / 5 m |
Anwendungsbereiche: Sicher verbunden, auch unter anspruchsvollen Bedingungen
M12 Push-Pull Steckverbinder von METZ CONNECT sind für Anwendungen ausgelegt, in denen schnelle Installation, sichere Verriegelung und robuste Verbindungstechnik gefragt sind
Fabrikautomation
Sensor-/Aktoranbindung,hohe Steckdichte im Schaltschrank
Serviceschnittstellen,
schnelle Rüst- und Umbauvorgänge
Intralogistik
Förder- und Sortieranlagen,modulare Anlagenabschnitte
Mobile Automation
Industrial Ethernet, Kamerasysteme,
Sensoranschluss (Positions-, Druck-,
Füllstandsensoren)
Robotik
Bewegte Achsen, Vibration, häufige Steckzyklen
Bahn- und
Verkehrstechnik
Fahrzeugverkabelung nach EN 50155 und EN 45545-2
Portfolio
Die neuen Steckverbinder sind zum Serienstart in den Kodierungen A, D und X verfügbar und decken damit Anwendungen für Signal-, Feldbus- und Industrial-Ethernet-Kommunikation ab. Darüber hinaus stehen verschiedene Leitungsqualitäten zur Verfügung, die gezielt auf die Anforderungen unterschiedlicher Branchen und Einsatzbereiche abgestimmt sind – beispielsweise für hochflexible Anwendungen im Maschinenbau, robuste mobile Automation oder datenintensive Ethernet-Kommunikation.

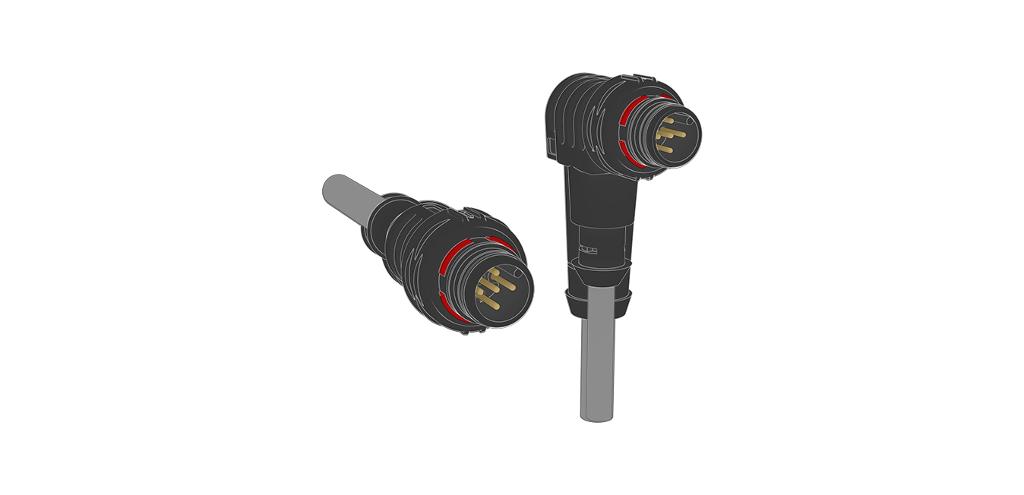

| Schirmung | ungeschirmt |
| Kodierung/ Polzahl | A | 4, 5, 8 |
| Kabeltyp 1 | 4 x 0,34 mm² PVC GY |
| Kabeltyp 2 | 5 x 0,34 mm² PVC GY |
| Kabeltyp 3 |
8 x 0,25 mm² PVC GY |
| Kabeltyp 4 |
4 x 0,34 mm² PUR UL BK |
| Kabeltyp 5 |
5 x 0,34 mm² PUR UL BK |
| Kabeltyp 6 |
8 x 0,25 mm² PUR UL BK |

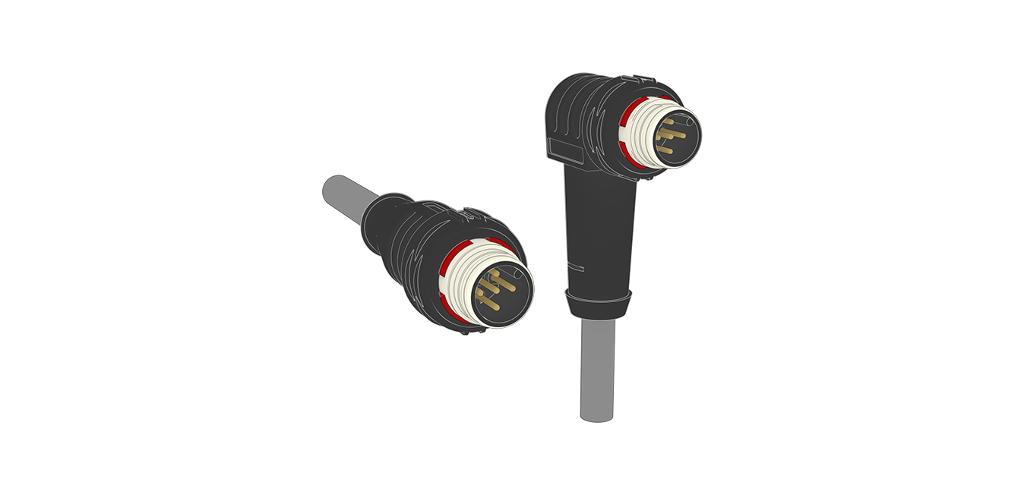

| Schirmung |
geschirmt |
| Kodierung/ Polzahl |
A | 4, 5, 8 |
| Kabeltyp 1 |
4 x 0,34 mm² PVC GY |
| Kabeltyp 2 |
5 x 0,34 mm² PVC GY |
| Kabeltyp 3 |
8 x 0,25 mm² PVC GY |
| Kabeltyp 4 |
4 x 0,34 mm² PUR UL BK |
| Kabeltyp 5 |
5 x 0,34 mm² PUR UL BK |
| Kabeltyp 6 |
8 x 0,25 mm² PUR UL BK |
| Schirmung |
geschirmt |
| Kodierung/ Polzahl |
D | 4 X | 8 |
| Kabeltyp 1 |
PUR Cat.5e Profinet Typ C UL GN |
| Kabeltyp 2 |
PUR Cat.5e 1 x 4 x AWG26 UL G |
| Kabeltyp 3 |
PUR Cat.5e Profinet robotic UL GN |
| Kabeltyp 4 |
PUR Cat.7 4 x 2 x AWG26 UL GN |
| Kabeltyp 5 |
PUR Cat.7 4 x 2 x AWG24 torsion UL GN |
| Kabeltyp 6 |
PUR Cat.6 4 x 2 x AWG26 drag chain UL GN |
| Schirmung |
geschirmt |
| Kodierung/ Polzahl |
D | 4 X | 8 |
| Kabeltyp 1 |
Cat.5e RADOX® 1 x 4 x AWG22 BU Reduced Wire (S4002BU) |
| Kabeltyp 2 |
Cat.5e BETAtrans® 1 x 4 x AWG22 BU Reduced Wire |
| Kabeltyp 3 |
Cat.5e BETAtrans® 1 x 4 x AWG22 BU Reduced Wire |
| Kabeltyp 4 |
Cat.7 RADOX® 4 x 2 x AWG24 |
| Kabeltyp 5 |
Cat.7 RADOX® 4 x 2 x AWG24 |
| Kabeltyp 6 |
Cat.7 BETAtrans® 4 x 2 x AWG26 Reduced Wire VT |
Konfiguratoren | Kundenspezifische Varianten und individuelle Leitungslösungen
Kundenspezifische Varianten und individuelle Leitungslösungen in Push-Pull Technologie
