BMT-AOP2

Analoges BACnet MS/TP Ausgangsmodul für die Gebäudeautomation

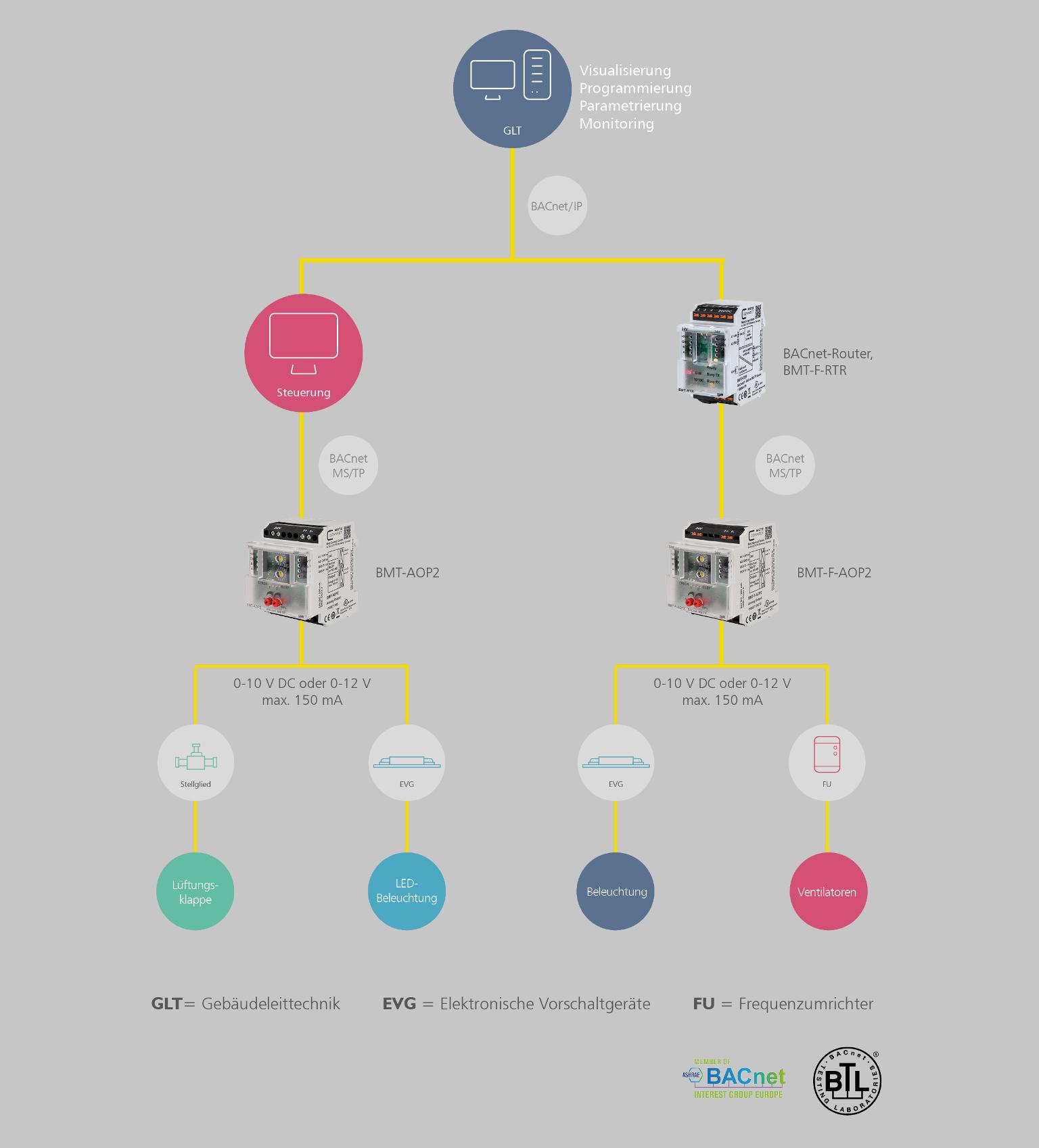

Das BMT-(F)-AOP2 BACnet MS/TP Modul mit 2 analogen Spannungsausgängen wurde für dezentrale Schaltaufgaben in der Automatisierung für BACnet-Umgebungen entwickelt. Es ist geeignet als Stellgrößengeber für z. B. elektrische Lüftungs- und Mischklappen, Ventilansteuerung, Frequenzumrichter oder elektronische Vorschaltgeräte (EVG) für Beleuchtungsanlagen.

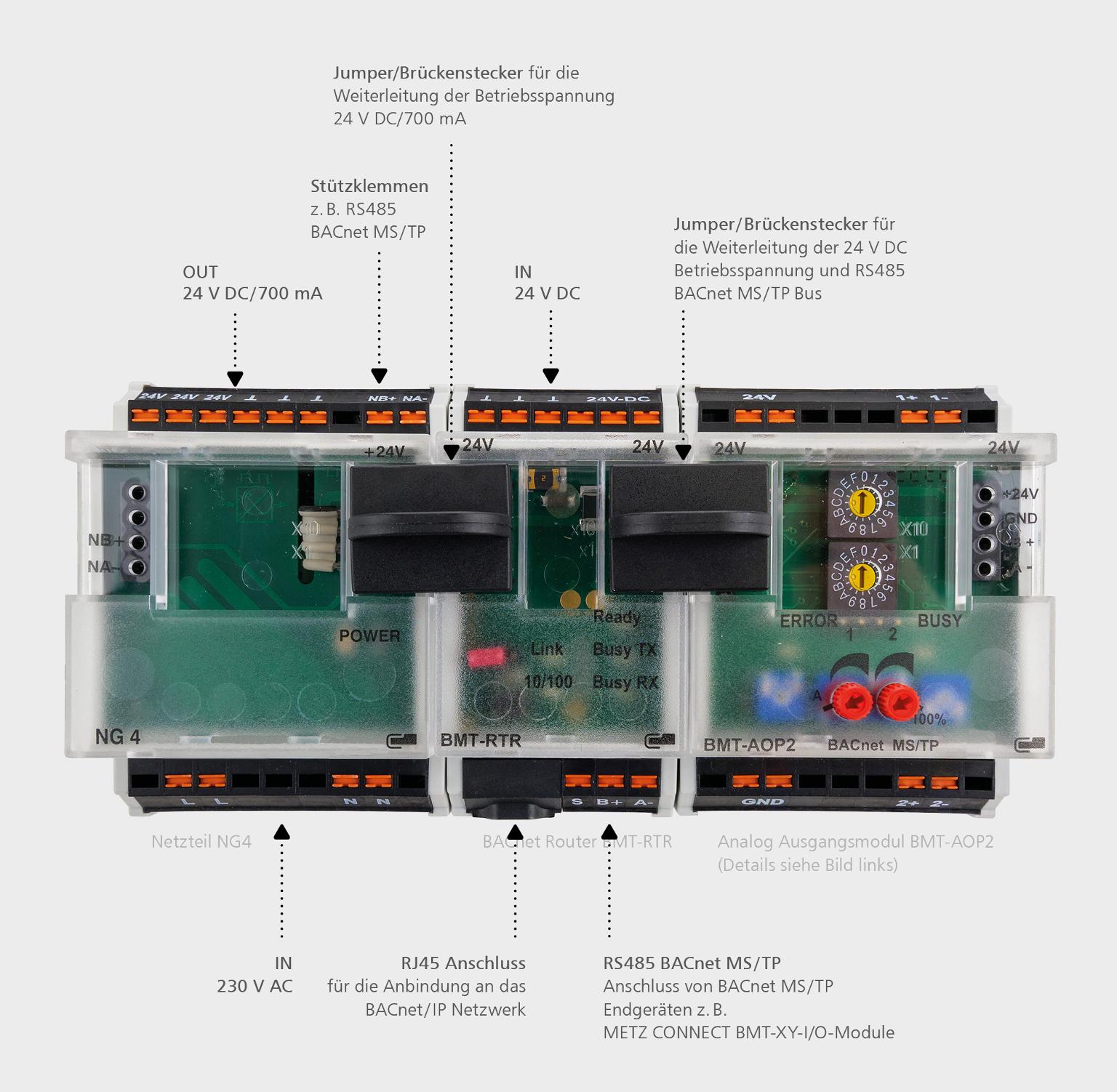

Über einen BACnet-Client können die Ausgänge über Standard Objekte ausgegeben werden. Über 2 Potentiometer auf der Frontseite kann jeder Ausgang unabhängig voneinander von
Automatik- auf Manuellbetrieb eingestellt werden. Es gibt zwei Betriebsmodi (Ausgangsspannung 0-10 V DC oder 0-12 V DC) die per BACnet Objekt „Multistate value“ eingestellt werden
können. Die Adressierung der BMT-AOP2 Module und die Einstellung der Bitrate erfolgt über die zwei Drehschalter auf der Frontseite des Gerätes. Das analoge Ausgangsmodul ist geeignet
für die Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

Leistungsmerkmale

Betriebsspannung 24 V DC
Betriebsspannung 230 V AC mit optionalem Netzgerät NG-(F)-4
Ausgangsspannung 0 - 10 V DC oder 0 - 12 V DC
Betriebsmodi 0 - 10 V DC oder 0 - 12 V DC per Software umstellen
Leistungsstarker Ausgangsstrom 150 mA pro Ausgang
Anreihung mehrerer Geräte und Weitergabe der Spannungsversorgung und Busverkabelung per Brückenstecker von einem zum anderen Gerät

Automatikbetrieb oder manueller Handbetrieb
Tragschienenmontage nach IEC 60715
Optionale Anbindung in die IP-Welt mit METZ CONNECT BACnet Router BMT-(F)-RTR
Optionales Netzgerät 230 V AC auf 24 V DC
In Federklemm- (BMT-F-AOP2) oder Schraubklemmenanschlusstechnik (BMT-AOP2) Ausführung
UL und BTL zertifiziert
