RP023xxHBWC Type 166

Description

bornier à vis, embrochable
pas 3,50 mm, sens de connexion horizontal 90°
protège-fil, juxtaposable sans perte de pôle
couleur noir
Entrée de fil perpendiculaire au sens d'enfichage

Caractéristiques

Données générales

Couple de serrage SEV:

0.15 Nm

Couple de serrage UL:

1.3 lb-in

nombre de pôles min:

nombre de pôles max:

Classe d'isolation:

CTI 600

distance air/ligne fuite:

2 mm

Degré de protection:

IP00

Longueur de dénudage:

5 mm

Courant assigné:

6 A

Données de connexion

Capacité de connexion (single-wire):

0,08 - 1,5 mm²

Capacité de connexion (single-wire):

AWG 28 - 16

Capacité de connexion (multi-wire):

0,08 - 1,5 mm²

Capacité de connexion (multi-wire):

AWG 28 - 16

Matière

matériau isolant:

PA66

inflammibilité:

surface de cage:

surface de vis:

Zn Cr(VI)-frei/free

matériau de protège-fil:

CuNiZn

matériau de cage:

CuZnPb

pas de vis de cage:

Fil incandescent inflammabilité GWFI:

850 °C selon IEC 60695-2-12

Fil incandescent Ignition GWIT:

775 °C selon IEC 60695-2-13

Données climatiques

température plafond:

105 °C

température plancher:

-40 °C

Accessoires

Pion de codage court pour type 166

Pion de codage long pour type 166

Contrepartie correspondante

PR033xxVBHC (Type 224)

PT153xxVBEC Type 226

PM013xxVBHC Type 424

Aperçu des variantes

RP02302HBWC (Type 166), 2 pôles

Nombre de pôles : 2

Disponibilité: Nombre standard de pôle

Référence: 31166102

RP02303HBWC (Type 166), 3 pôles

Nombre de pôles : 3

Disponibilité: Nombre standard de pôle

Référence: 31166103

RP02304HBWC (Type 166), 4 pôles

Nombre de pôles : 4

Disponibilité: Nombre standard de pôle

Référence: 31166104

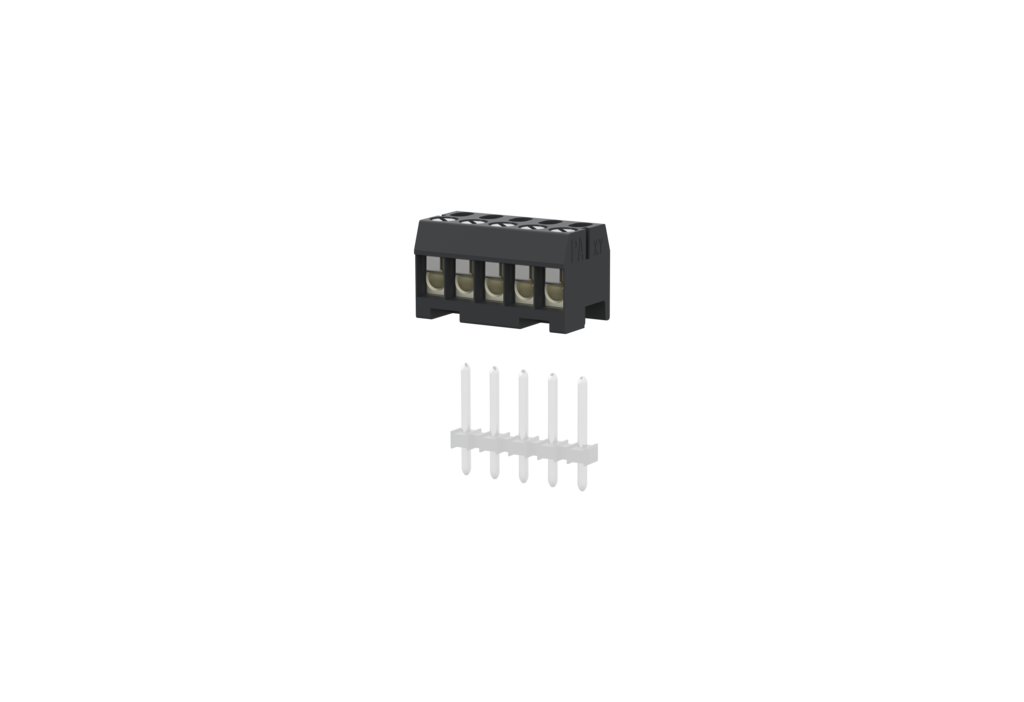

RP02305HBWC (Type 166), 5 pôles

Nombre de pôles : 5

Disponibilité: Nombre standard de pôle

Référence: 31166105

RP02306HBWC (Type 166), 6 pôles

Nombre de pôles : 6

Disponibilité: Nombre standard de pôle

Référence: 31166106

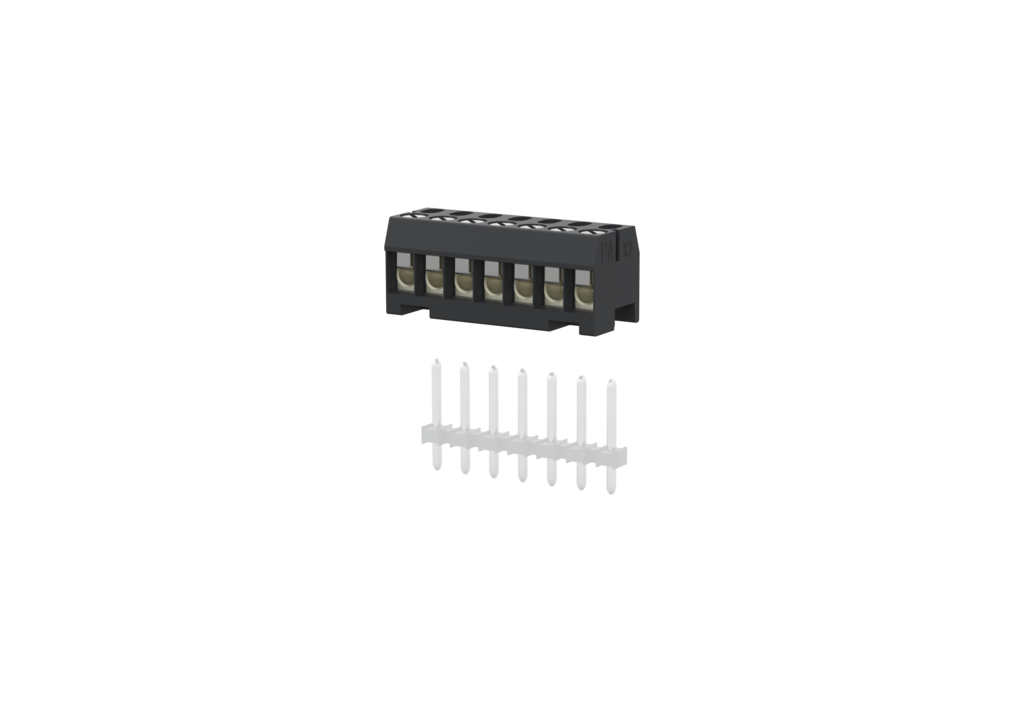

RP02307HBWC (Type 166), 7 pôles

Nombre de pôles : 7

Disponibilité: Nombre standard de pôle

Référence: 31166107

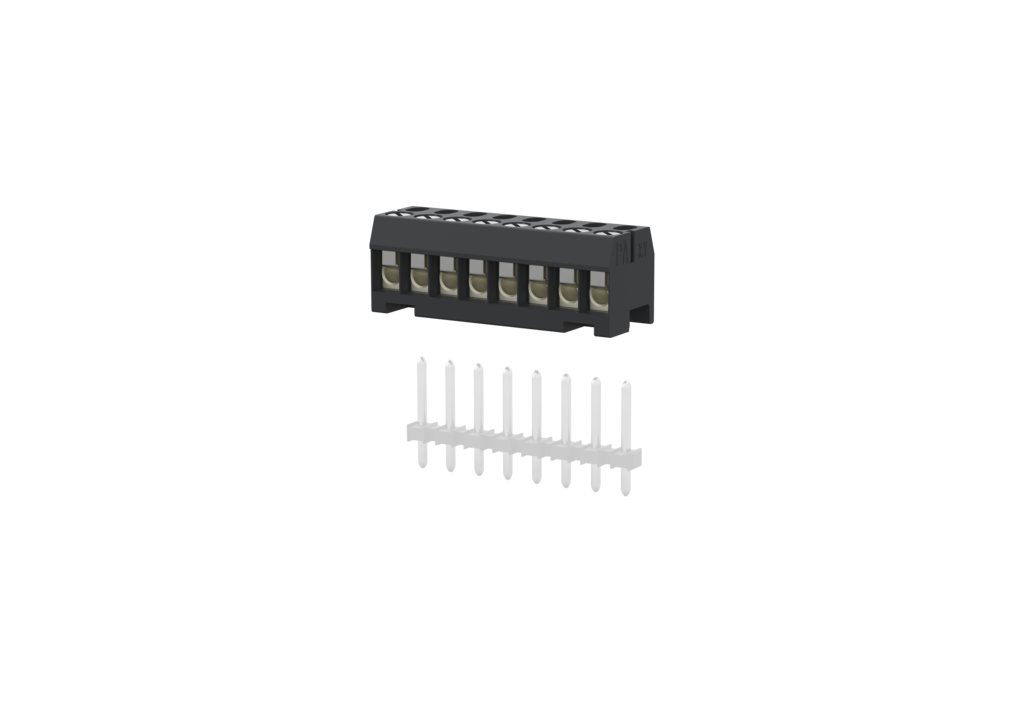

RP02308HBWC (Type 166), 8 pôles

Nombre de pôles : 8

Disponibilité: Nombre standard de pôle

Référence: 31166108

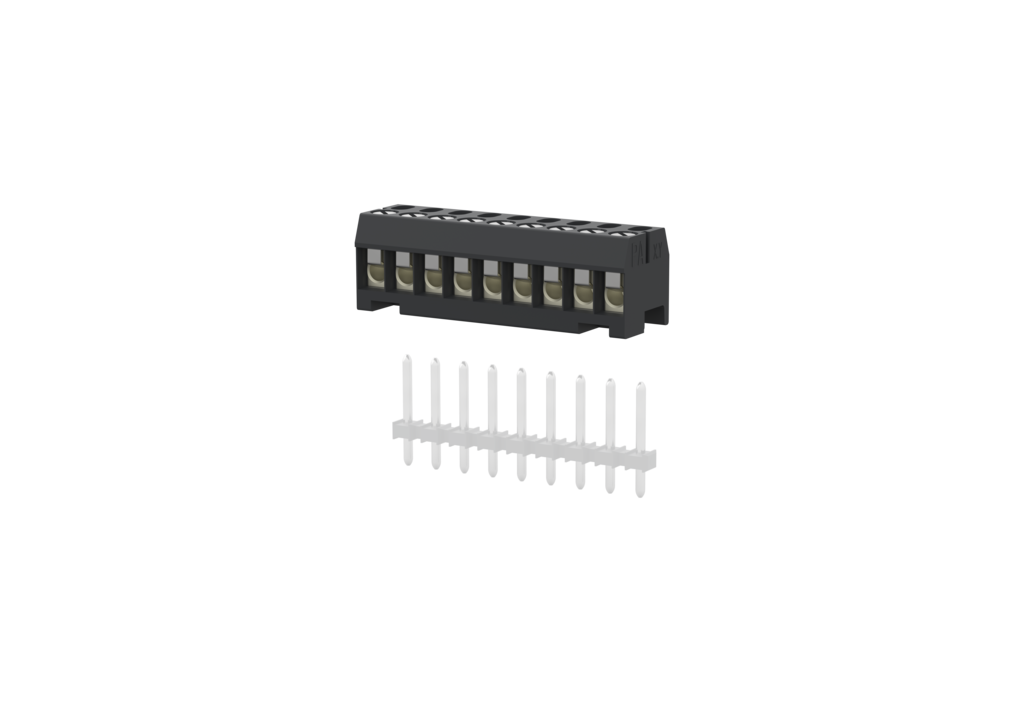

RP02309HBWC (Type 166), 9 pôles

Nombre de pôles : 9

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166109

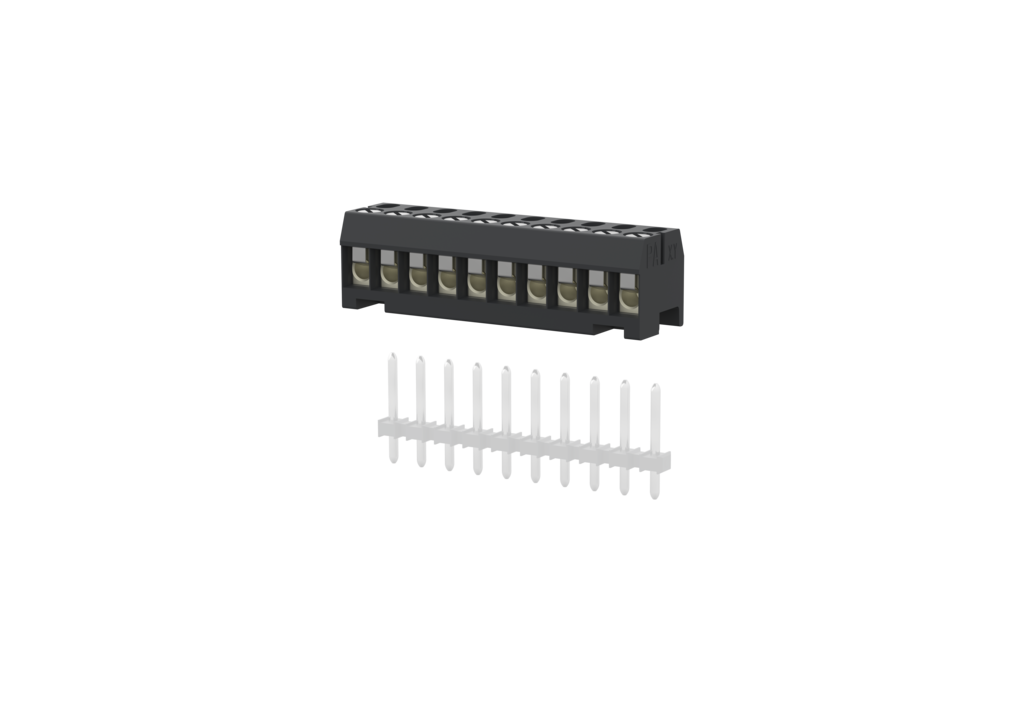

RP02310HBWC (Type 166), 10 pôles

Nombre de pôles : 10

Disponibilité: Nombre standard de pôle

Référence: 31166110

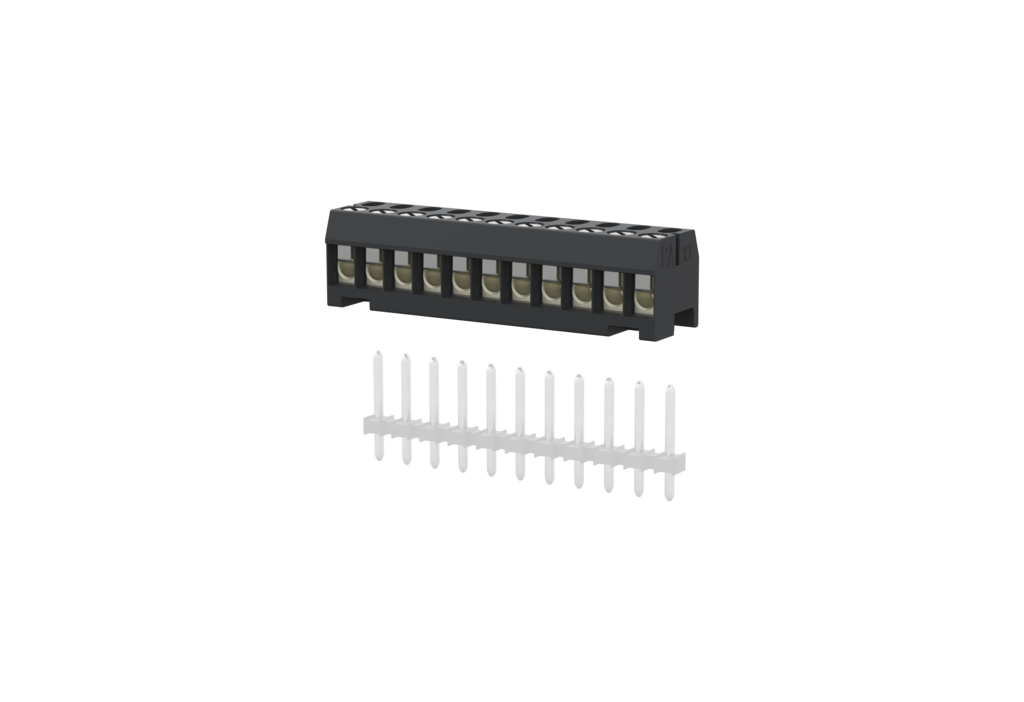

RP02311HBWC (Type 166), 11 pôles

Nombre de pôles : 11

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166111

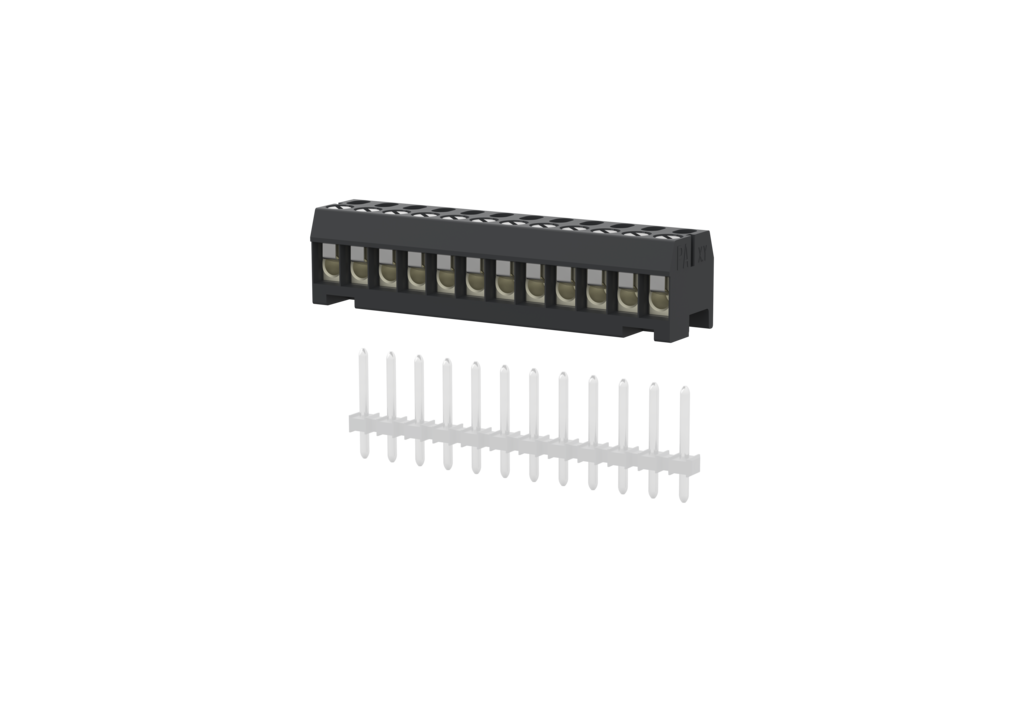

RP02312HBWC (Type 166), 12 pôles

Nombre de pôles : 12

Disponibilité: Nombre standard de pôle

Référence: 31166112

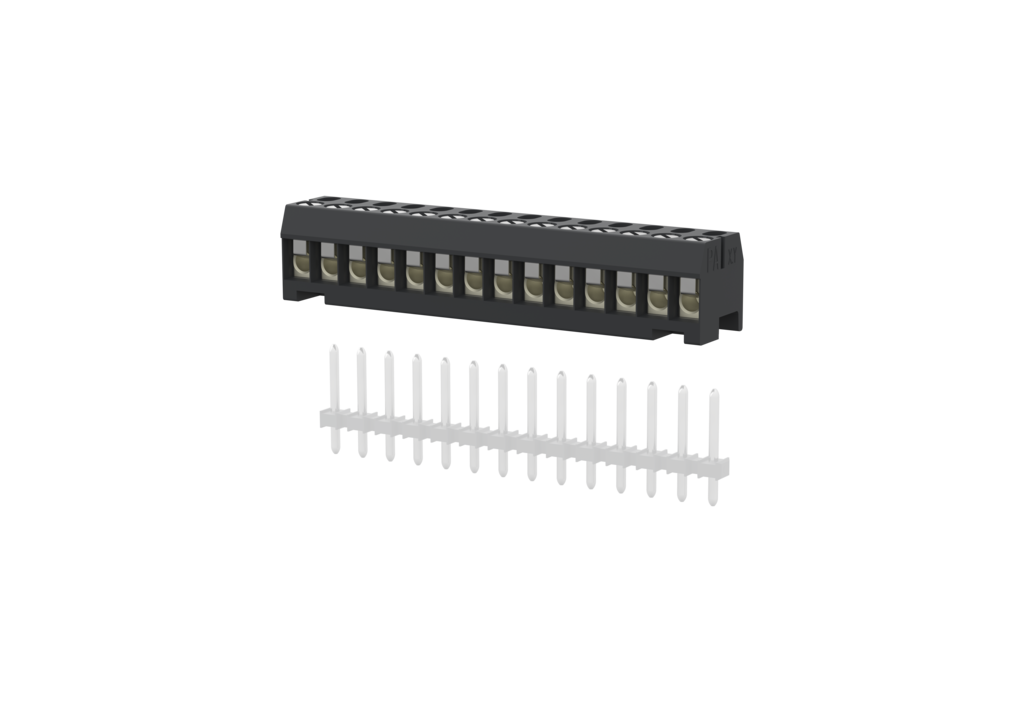

RP02314HBWC (Type 166), 14 pôles

Nombre de pôles : 14

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166114

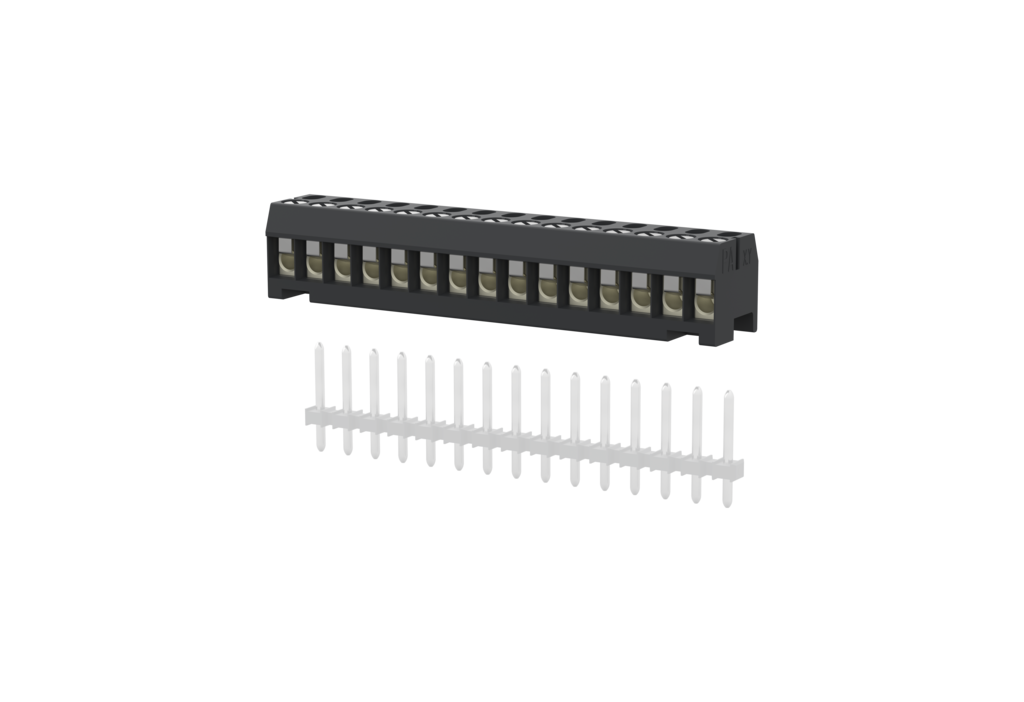

RP02315HBWC (Type 166), 15 pôles

Nombre de pôles : 15

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166115

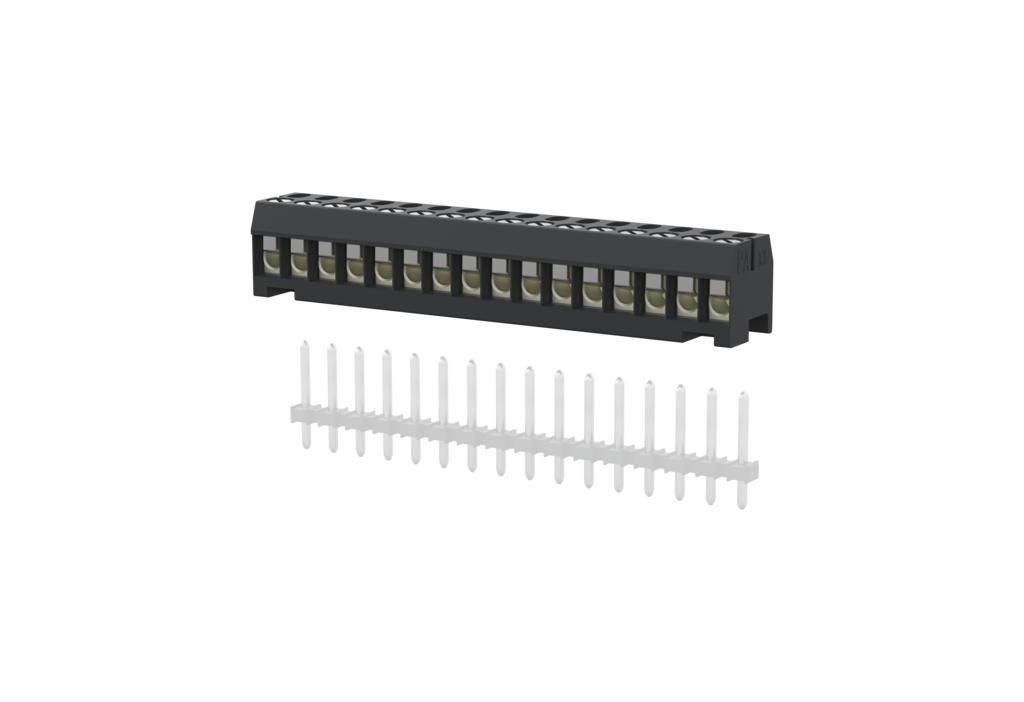

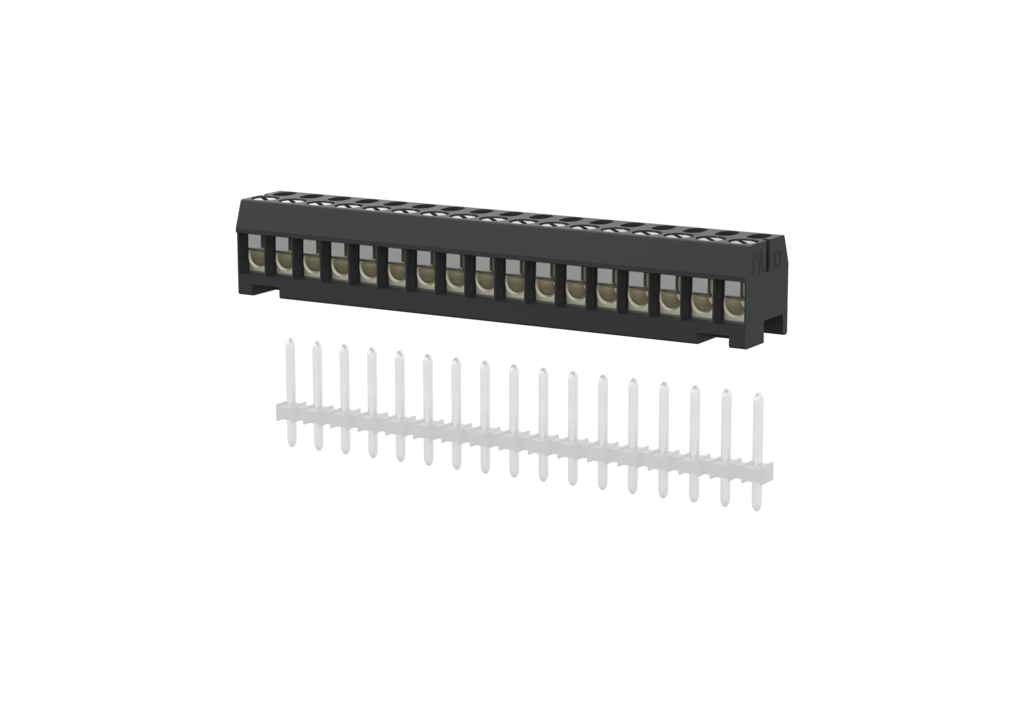

RP02316HBWC (Type 166), 16 pôles

Nombre de pôles : 16

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166116

RP02317HBWC (Type 166), 17 pôles

Nombre de pôles : 17

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166117

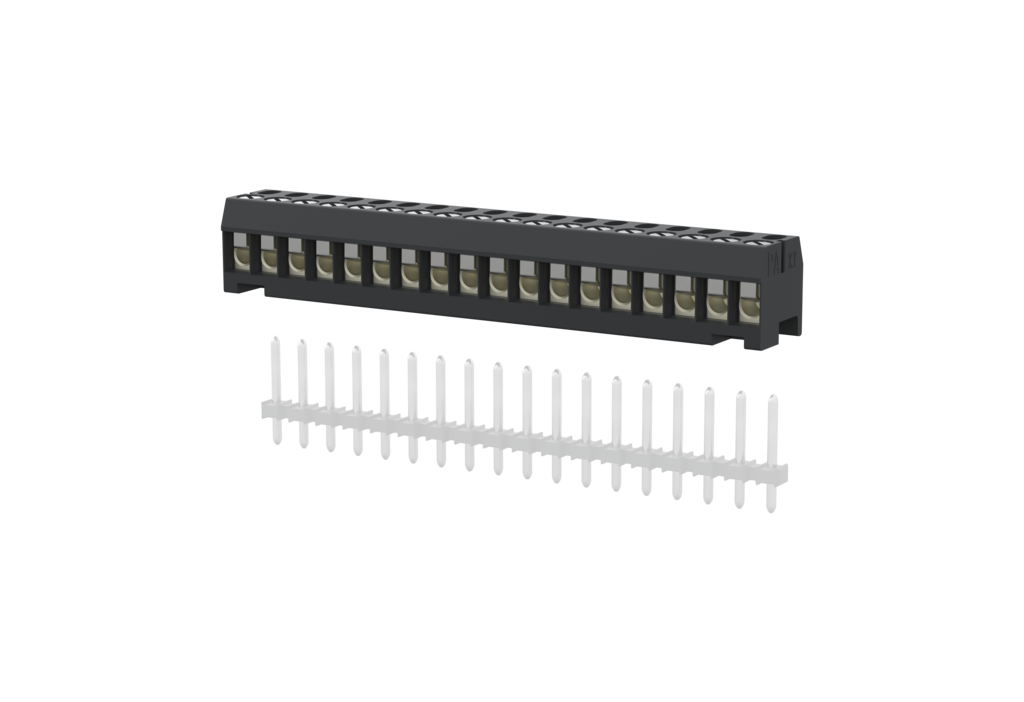

RP02318HBWC (Type 166), 18 pôles

Nombre de pôles : 18

Disponibilité: disponible uniquement sur demande

Référence: 31166118

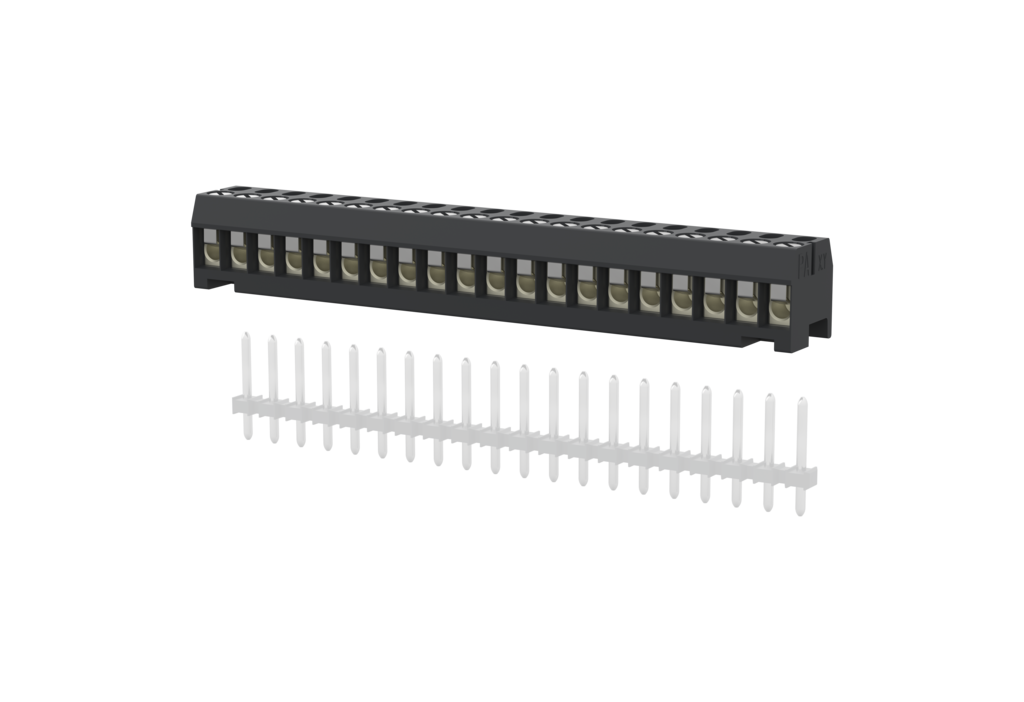

RP02320HBWC (Type 166), 20 pôles

Nombre de pôles : 20

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31166120
