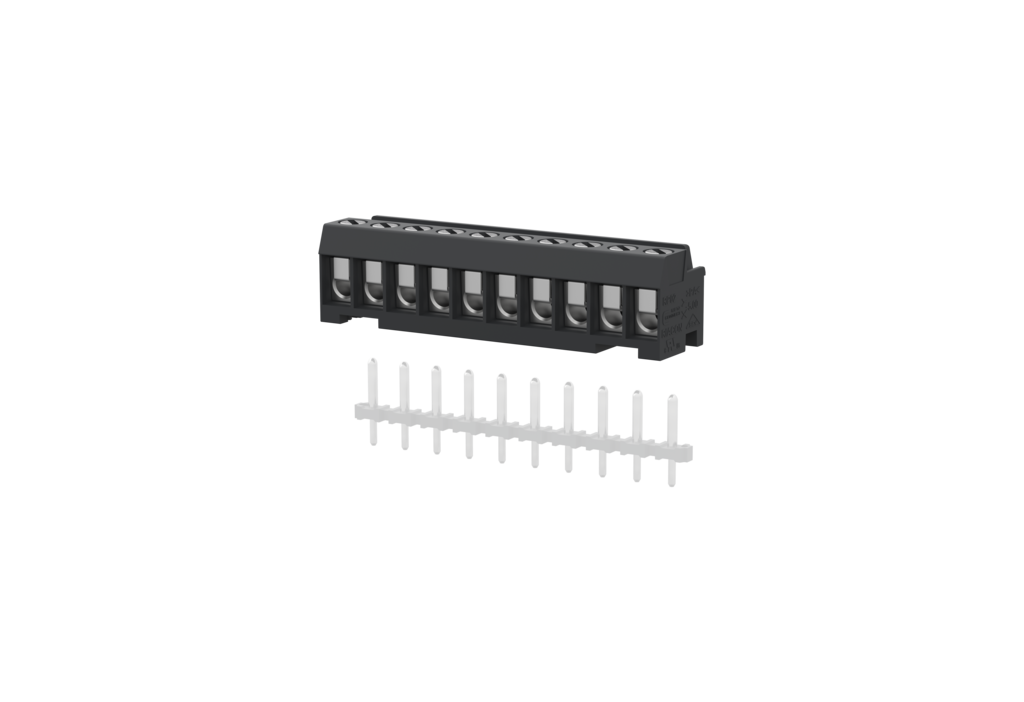

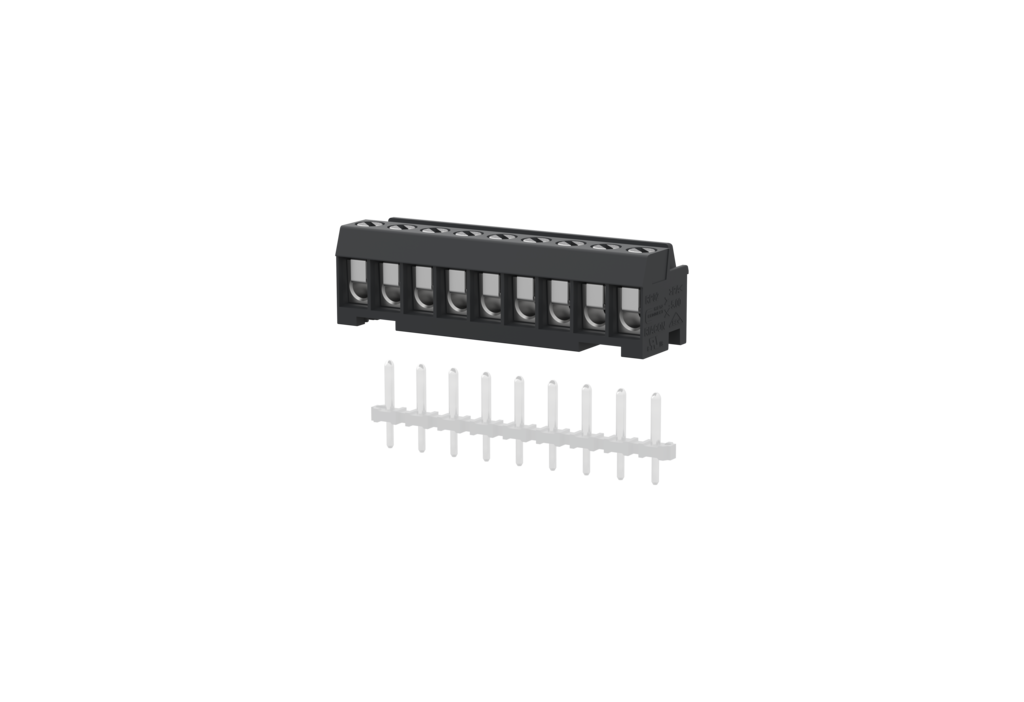

RP025xxHBWC Type 107

Description

bornier à vis, embrochable
pas 5,00 mm, sens de connexion horizontal 90°
protège-fil, juxtaposable sans perte de pôle
couleur noir

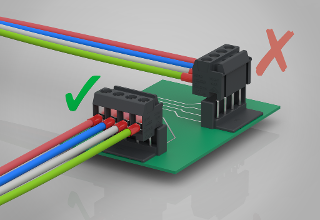

Entrée de fil perpendiculaire au sens d'enfichage

Caractéristiques

Données générales

Couple de serrage SEV:

0.5 Nm

Couple de serrage UL:

4.4 lb-in

nombre de pôles min:

nombre de pôles max:

Classe d'isolation:

CTI 600

distance air/ligne fuite:

2.3 mm

Degré de protection:

IP00

Longueur de dénudage:

6 mm

Courant assigné:

10 A

Données de connexion

Capacité de connexion (single-wire):

0,08 - 2,5 mm²

Capacité de connexion (single-wire):

AWG 28 - 12

Capacité de connexion (multi-wire):

0,08 - 2,5 mm²

Capacité de connexion (multi-wire):

AWG 28 - 12

Matière

matériau isolant:

PA66

inflammibilité:

surface de cage:

surface de vis:

Zn Cr(VI)-frei/free

matériau de protège-fil:

CuSn

matériau de cage:

CuZnPb

surface de protège-fil:

pas de vis de cage:

Fil incandescent inflammabilité GWFI:

850 °C selon IEC 60695-2-12

Fil incandescent Ignition GWIT:

775 °C selon IEC 60695-2-13

Données climatiques

température plafond:

105 °C

température plancher:

-40 °C

Accessoires

Pion de codage court pour type 007

Peigne de codage bleu pastel

Contrepartie correspondante

Aperçu des variantes

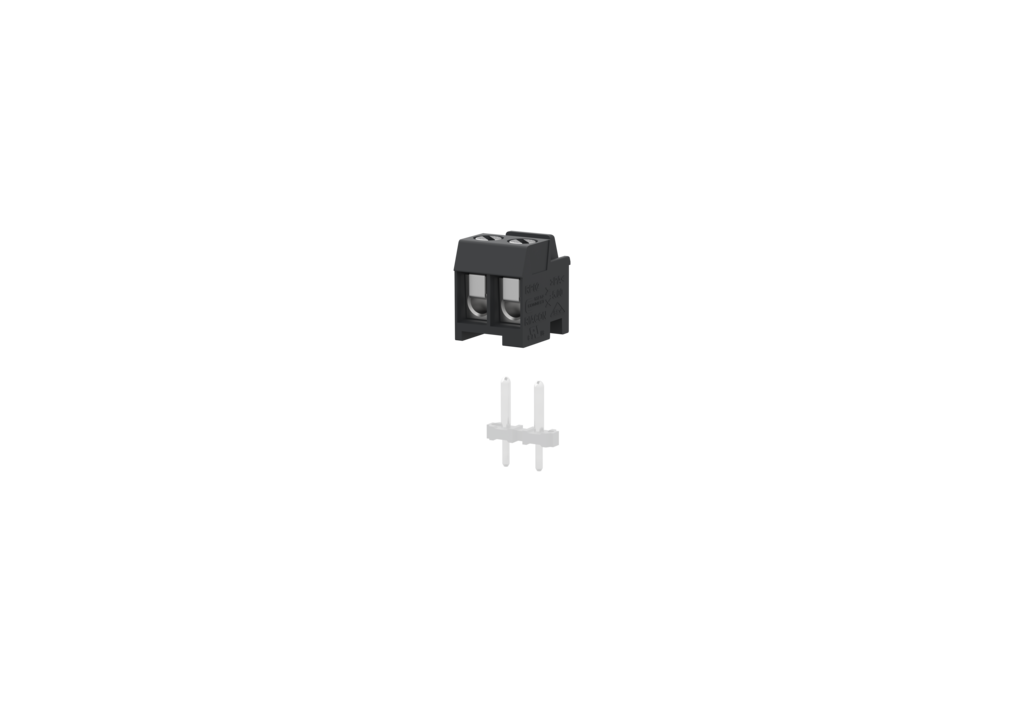

RP02502HBWC Type 107

Nombre de pôles : 2

Disponibilité: Nombre standard de pôle

Référence: 31107102

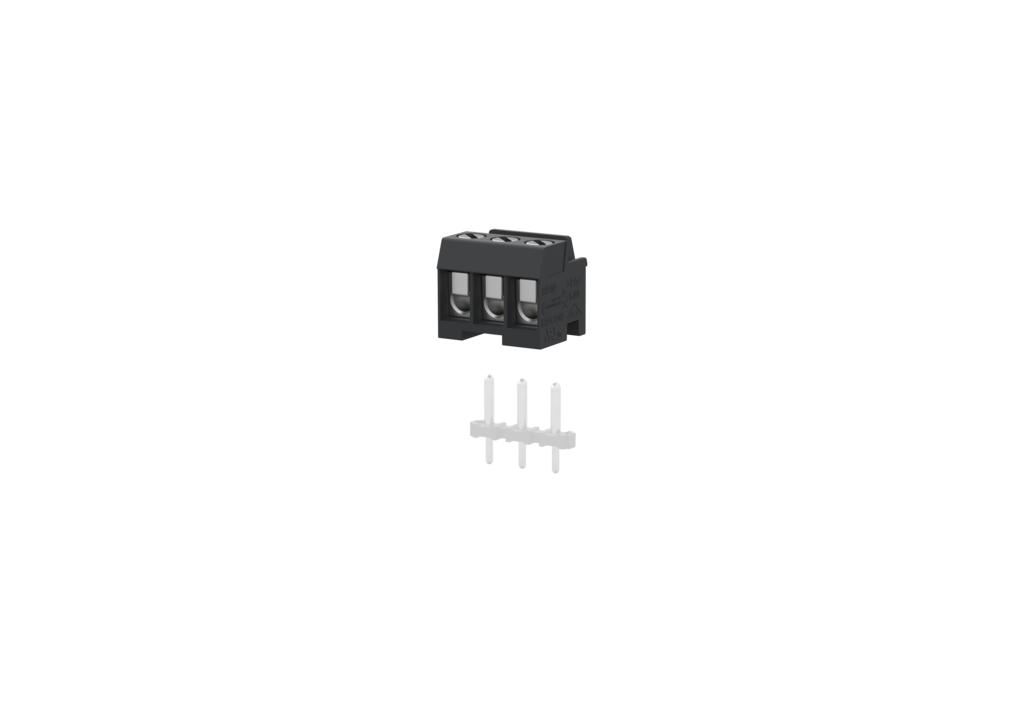

RP02503HBWC Type 107

Nombre de pôles : 3

Disponibilité: Nombre standard de pôle

Référence: 31107103

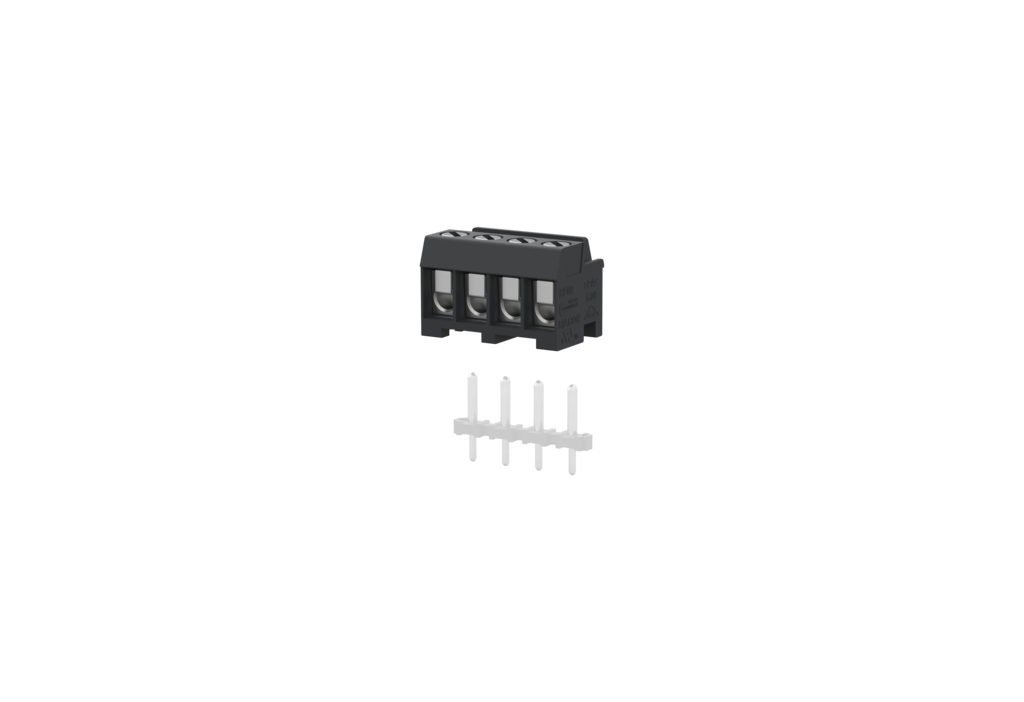

RP02504HBWC Type 107

Nombre de pôles : 4

Disponibilité: Nombre standard de pôle

Référence: 31107104

RP02505HBWC Type 107

Nombre de pôles : 5

Disponibilité: Nombre standard de pôle

Référence: 31107105

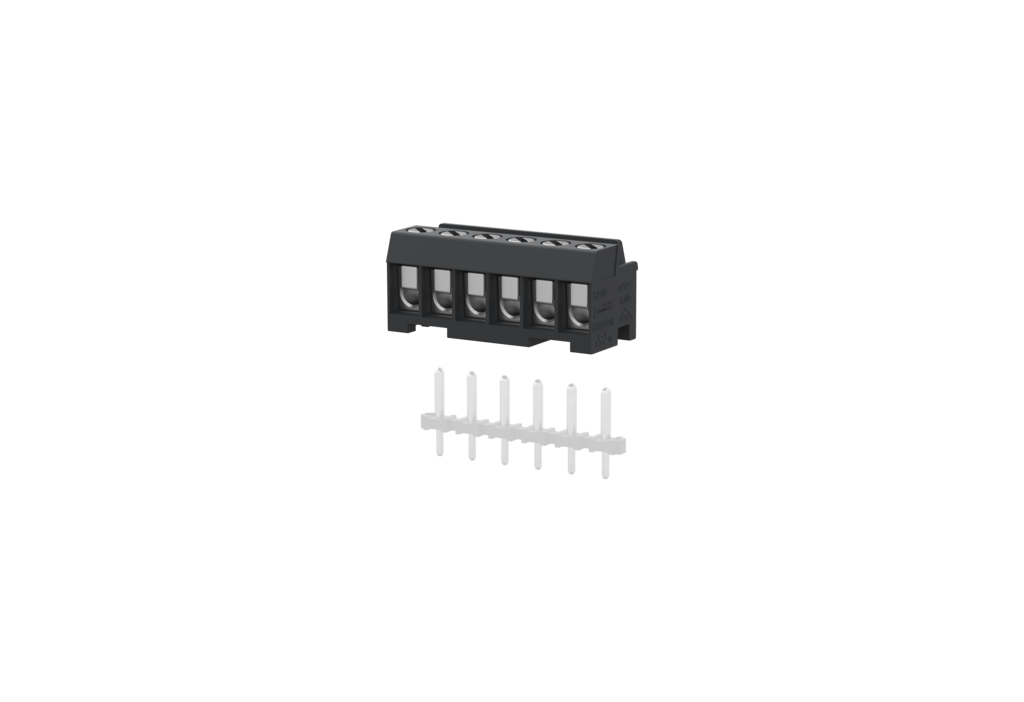

RP02506HBWC Type 107

Nombre de pôles : 6

Disponibilité: Nombre standard de pôle

Référence: 31107106

RP02507HBWC Type 107

Nombre de pôles : 7

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107107

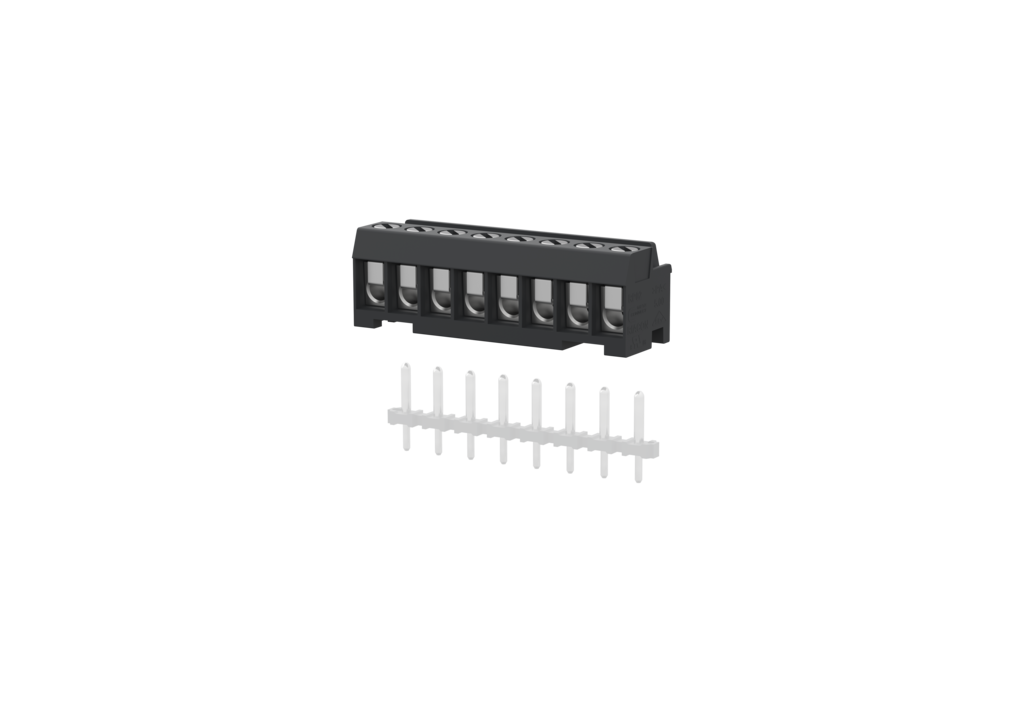

RP02508HBWC Type 107

Nombre de pôles : 8

Disponibilité: Nombre standard de pôle

Référence: 31107108

RP02509HBWC Type 107

Nombre de pôles : 9

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107109

RP02510HBWC Type 107

Nombre de pôles : 10

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107110

RP02511HBWC Type 107

Nombre de pôles : 11

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107111

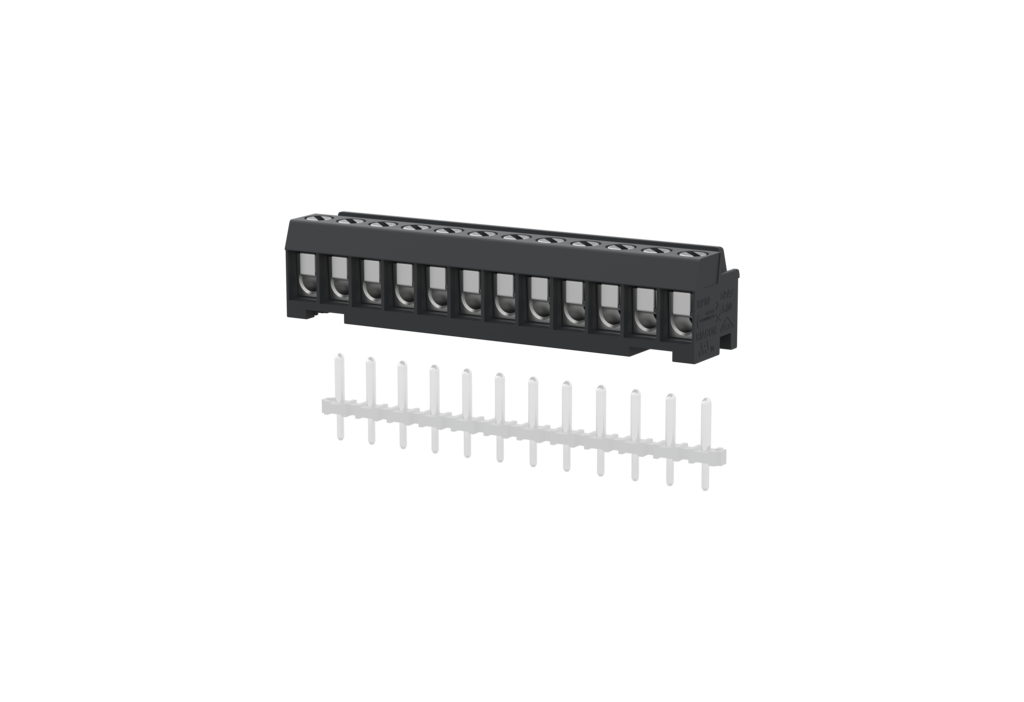

RP02512HBWC Type 107

Nombre de pôles : 12

Disponibilité: Nombre standard de pôle

Référence: 31107112

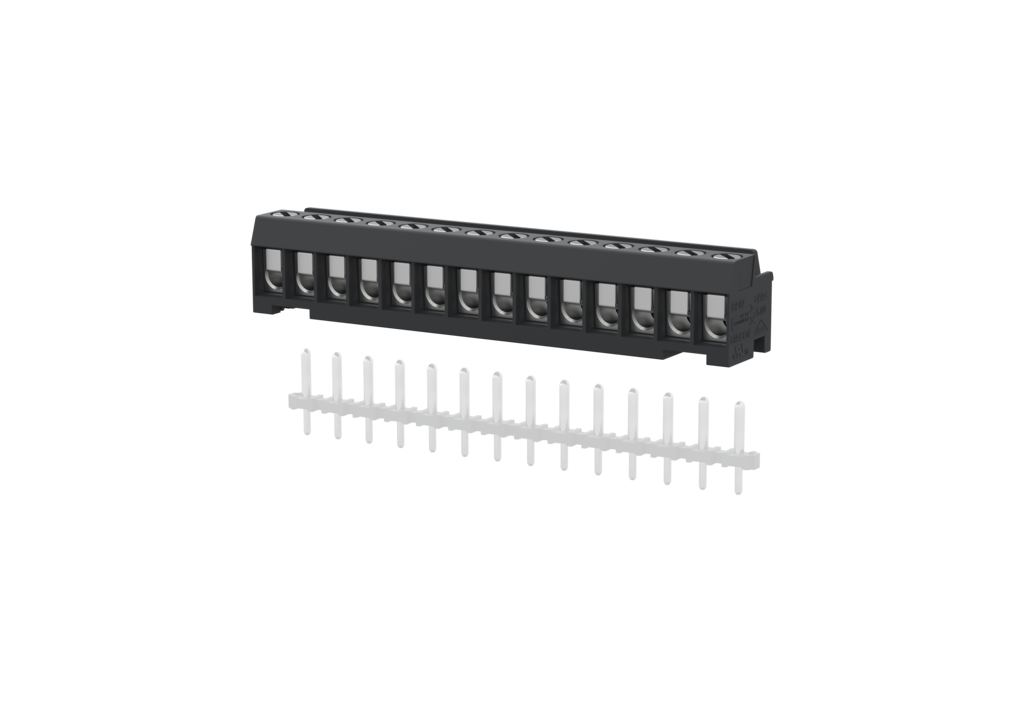

RP02514HBWC Type 107

Nombre de pôles : 14

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107114

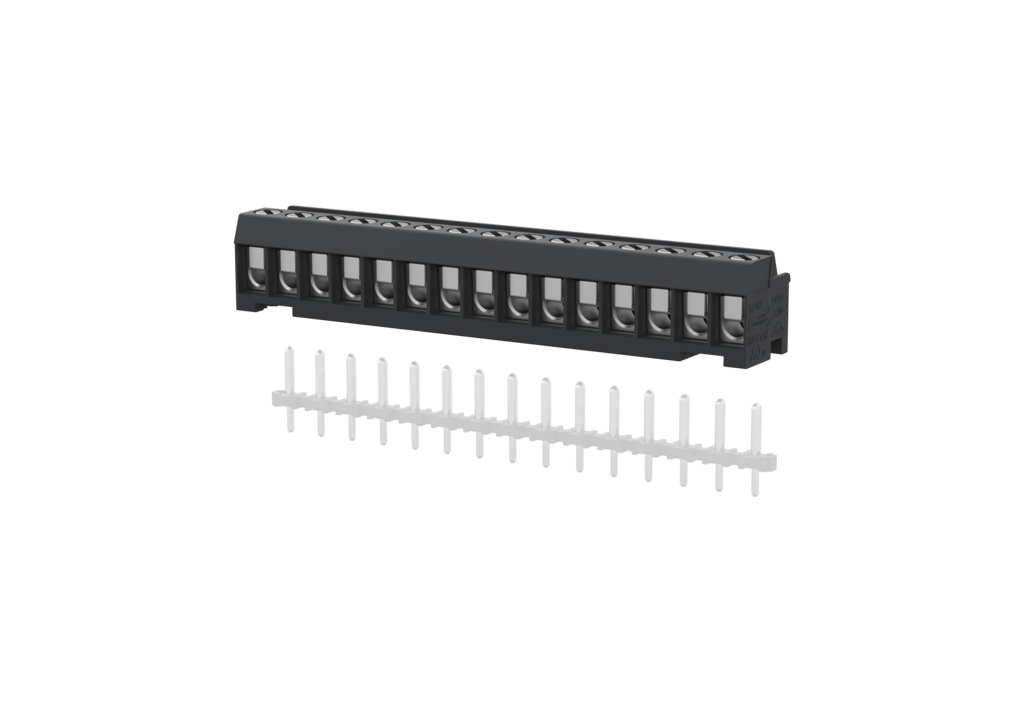

RP02515HBWC Type 107

Nombre de pôles : 15

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107115

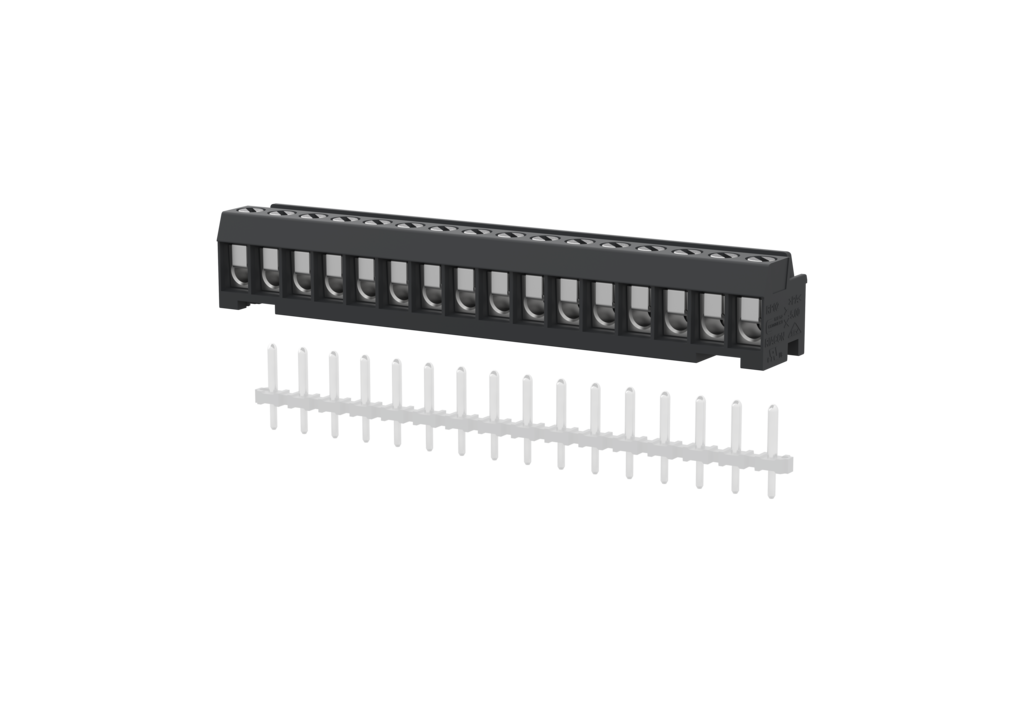

RP02516HBWC Type 107

Nombre de pôles : 16

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107116

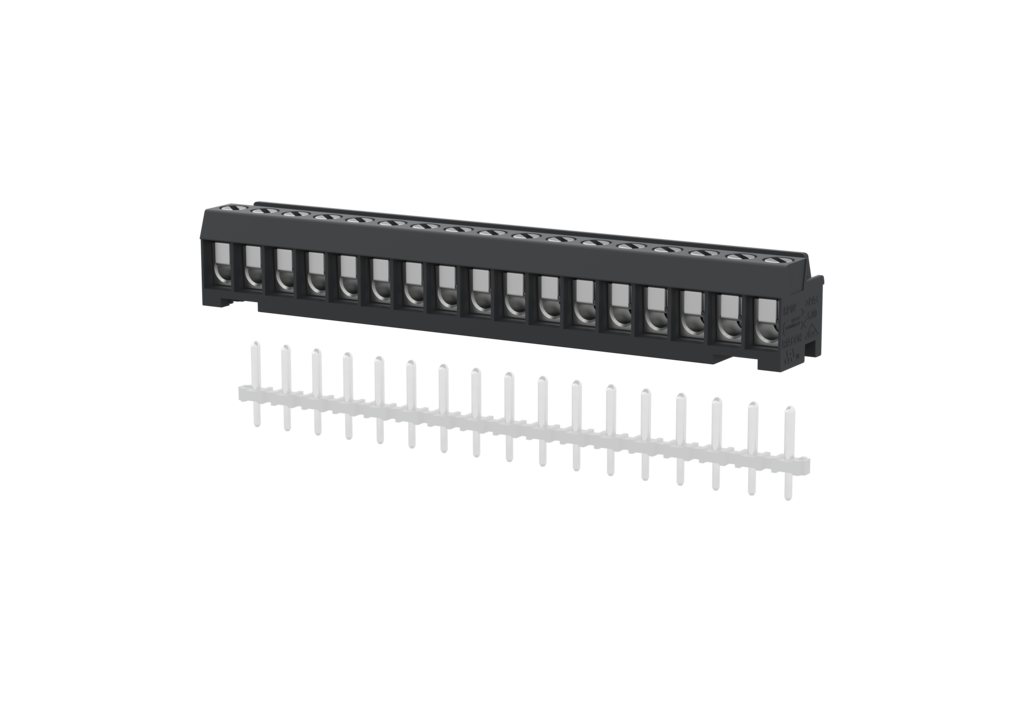

RP02517HBWC Type 107

Nombre de pôles : 17

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107117

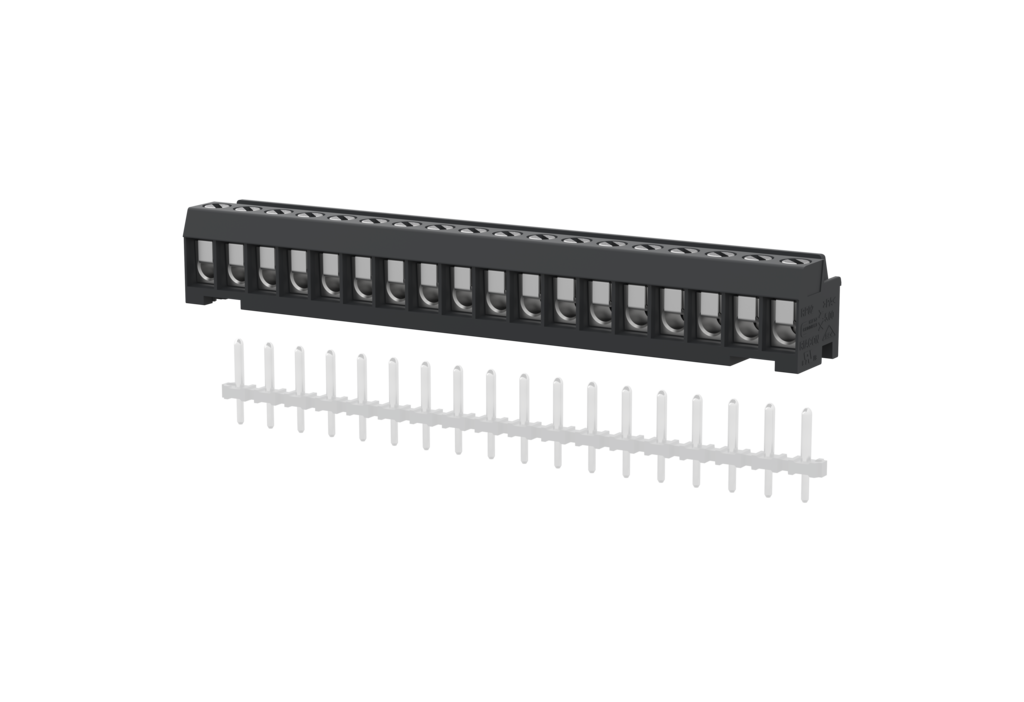

RP02518HBWC Type 107

Nombre de pôles : 18

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31107118
