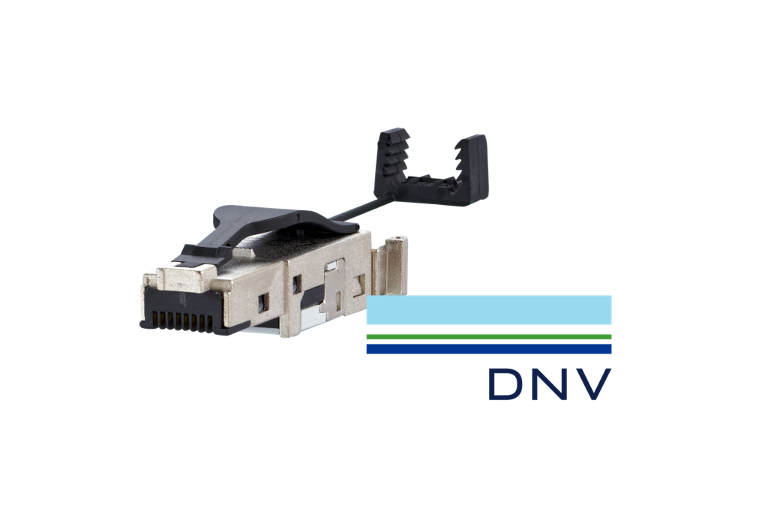

E-DAT Industry RJ45 field plug noir Cat.6 Class E_A DNV

Description

DNV GL Type Approval Certificate
Application/limitation Classes de site DNV : Température : B, Humidité : B, Vibration : A, CEM : (n.A), Protection du boîtier : A
connecteur de la cat. 6, classe E_A, à confectionner sur site, convient pour les applications multiport
répond aux exigences de la classe E_A selon ISO/IEC 11801, DIN EN 50173-1
raccordement de AWG 26/7 à 22/7 , AWG 26/1 à 22/1 possible
fil monobrin diamètre du conducteur Cu 0,409 - 0,64 mm
fil multibrin, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
diamètre maximal du brin 1,6 mm
gainage de 5,5 à 8,5 mm
confection extrêmement simple - raccordement sans outillage spécial
lors du montage, le câble est bloqué mécaniquement sur la pièce de chargement
décharge de traction facile à manipuler
décharge de traction comme codage couleur encliquetable après la confection
boîtier en zinc moulé sous pression convenant aux applications industrielles, est composé seulement de 2 éléments
crochet de verrouillage protégé
peut être utilisé comme connecteur de contrôle sur les prises avec indice de protection IP67 des variantes 1, 4, 5, 6 et 14
versions : T568A, T568B, Industrie

Caractéristiques

Données générales

Domaines d'application:

Technologie de l'information - Systèmes de câbles de communication neutres en termes d'application
Bateaux
Unités offshor

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

connecteur mâle

Blindage:

blindé

Technique de transmission:

Cuivre

Couleur:

noir

Dimension [Longueur] (mm):

51.32 mm

Dimension [Largeur] (mm):

12.9 mm

Dimension [Hauteur] (mm):

14.7 mm

Dimension [Longueur] (pouces):

2.02 in.

Dimension [Largeur] (pouces):

0.508 in.

Dimension [Hauteur] (pouces):

0.579 in.

A monter sur site:

oui

Possibilité de marquage:

décharge de traction

Propriétés de la technique de transmission

Catégorie (ISO):

Classe (ISO/IEC):

E_A

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

4PPoE:

IEEE 802.3bt

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

RJ45-connecteur

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Diamètre de brin (conducteur avec isolation) [mm max.]:

1.6 mm

Diamètre de brin (conducteur avec isolation) [pouces max.]:

0.063 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

8.50

Diamètre de la gaine de câble [pouces min.]:

0.217 in.

Diamètre de la gaine de câble [pouces max.]:

0.335

Accès ou départ de câble:

180°

Reconnectabilité:

oui avec une section transversale plus grande ou pareille

Raccordement du blindage:

ressort flexible de contact

Propriétés électriques

Capacité de courant:

max. 1 A à 60 °C

Tension assignée:

max. 60 V CC

Résistance de contact:

max. 20 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

max. 1000 V CC

Tension de tenue conducteur-blindage [V DC]:

max. 1500 V CC

Informations mécaniques

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 30 N

Endurance - Nombre de cycles de connexion:

min. 750

Position/réception du levier d'arrêt en
position standard de montage:

en haut

décharge de traction:

oui

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contacts autodénudants:

CuSn

Matériau - Surface des contacts autodénudants:

Matériau - Contact:

CuSn

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Levier d'arrêt:

PA UL 94 V0

Sans halogène:

oui

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

70 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

158 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

70 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

158 °F

Pénétration de particules:

IP2X

Pénétration de liquide/immersion:

IPX0

Accessoires

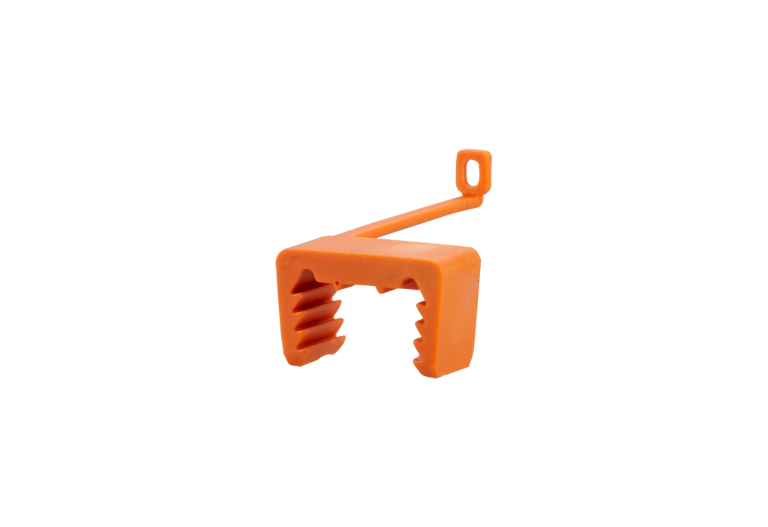

Industry color coding clip field plug orange

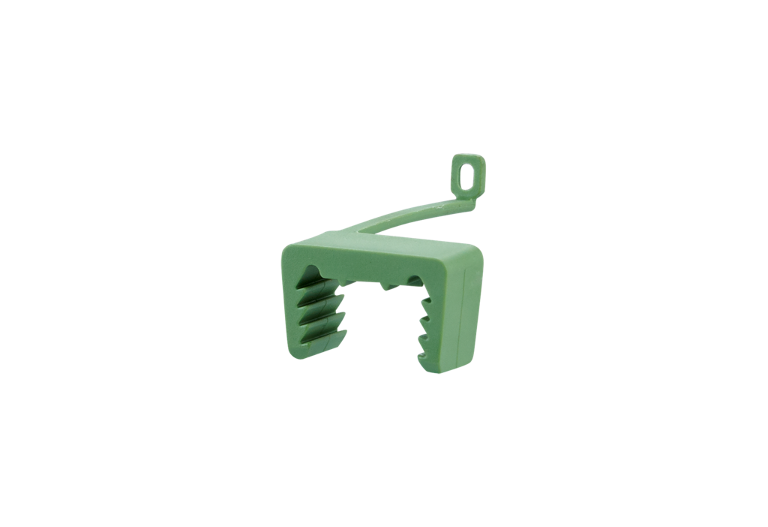

Industry color coding clip field plug vert

Est un accessoire de

MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit pour pose libre

MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit avec équerre de montage

MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit de traversée de mur/boîtier

Références

Référence:

1401405012-DNV

EAN:

4251122185229
