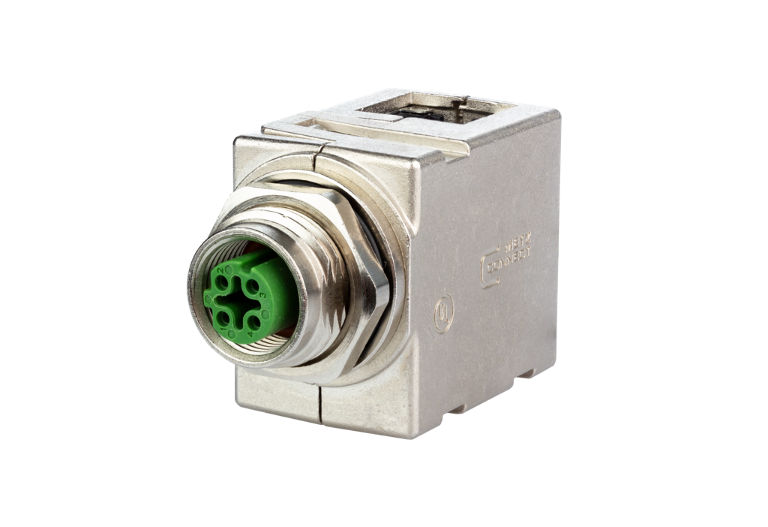

Traversées de cloison pour armoire électrique M12,
codage D, sur RJ45 - coudée
Description
- Traversée de cloison pour armoire électrique M12 sur RJ45
- Prise femelle M12 codée D, IP67, selon IEC/PS 61076-2-101
- Prise femelle RJ45, IP20, selon IEC 60603-7-51
- Convient pour 100 MBit Fast Ethernet selon IEEE 802.3an
- Cat.5
- Direction d'enfichage: coudée
- Boîtier compact et robuste en zinc moulé sous pression, nickelé
- Adapté aux applications dans l'industrie ferroviaire selon la fiche technique
Caractéristiques
Données générales
douille / prise femelle / connecteur femelle
côté arrière
blindé
Cuivre
métallique
46.35 mm
21.6 mm
29 mm
1.825 in.
0.85 in.
1.142 in.
sur boîtier
Propriétés de la technique de transmission
5
5
Raccordements/interfaces
RJ45-connecteur femelle
M12-connecteur femelle
codage D
1
1
8P/4C
4
Propriétés électriques
0,5 A
60 V DC
Matériaux et propiétés des matériaux
GD-Zn
oui
conforme
Conditions d'environnment
-40 °C
70 °C
-40 °F
158 °F
-40 °C
70 °C
-40 °F
158 °F
IP2X
IPX0
IP6X en état enfiché
IPX7 en état enfiché
2
Références
MWN911A115
4251394609843
Téléchargements
- Vidéo de produit
- Fiche technique
- Brochure (Traversées de cloison pour armoire électrique M12, codage X et D sur RJ45)
- Brochure (Aperçu des produits M12)
- Brochure (Connecteurs pour applications dans les bus et les transports ferroviaires)
- REACh Statement
- Données 3D - Inscription requise -
- Instructions de montage
