CPW-E12, 230 V CA, 0.2 - 2.5 A

Description

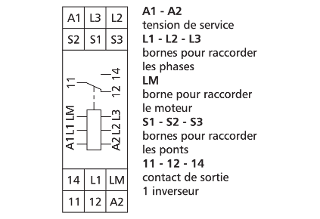

Le détecteur cosPhi est utilisé pour reconnaître une charge insuffisante. Le seuil d'action et le temps de réponse peuvent être réglés. Il peut également être utilisé en combinaison avec un convertisseur de fréquences (fréquence de 2 à 200 Hz). La surveillance est effectuée par la détection du déphasage entre le courant et la tension. Cet angle de phase se décale lorsqu'une charge est appliquée sur un moteur. Réglage des fonctions via les ponts S1 - S2 - S3: S1 - S2 ouverts = relais retombé en sous-charge, S1 - S2 pontés = relais armé en sous-charge, S1 - S3 ouverts = avec mémoire d'erreurs, S1 - S3 ouverts = sans mémoire d'erreurs. Le module peut être déverrouillé à distance via un contact à fermeture sur S1 - S3. Si la mémoire d'erreurs est active (pas de pont sur S1 - S3), le message d'erreur reste actif jusqu'à ce qu'il soit acquitté ou jusqu'à ce que la tension d'alimentation soit interrompue.

Caractéristiques
Données générales
230 V CA
2 à 200 Hz
230 V CA / 400 V CA
0,2 A mini. / 2,5 A maxi.
de 0 à 0,97, réglable
de 1 à 100 s, réglable
1 contact inverseur (SPST)
250 V CA maxi.
4 A maxi.
1200 cycles de fonctionnement/h
DEL verte, rouge
22,5 x 75 x 95 mm
170 g
de 0 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Références
110281052013
4250184121046
