Quelle est la différence entre le KMA-F8 et le KMA-R-F8?
R signifie protégé contre les tensions retour, la sortie du KMA-R-F8 est protégée contre les tensions retour externes (par ex. par un autre KMA).

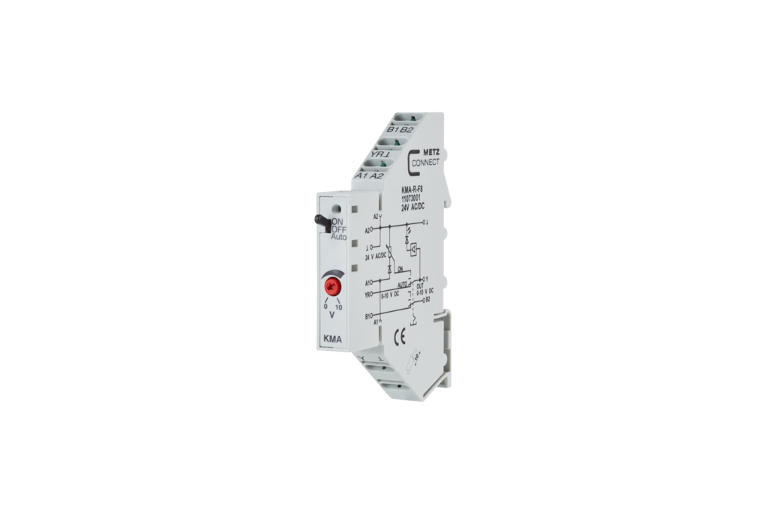

KMA-R-F8
Description

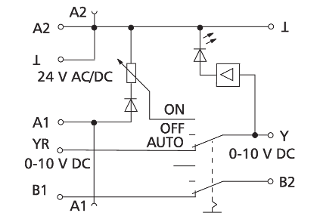

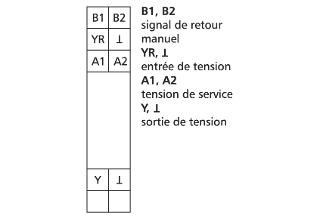

L'encodeur de données analogiques est utilisé pour le réglage manuel de la grandeur de commande pour par exemple des clapets de mélange, des positions de vannes, des températures etc. Le module peut être commandé en deux modes de service qui sont réglés par le commutateur à trois positions (ON, OFF, AUTO) sur la face avant. La position du commutateur est signalée en retour par les contacts de commande externes B1 et B2. Position du commutateur ON La grandeur de commande peut être réglée avec le potentiomètre sur la face avant. Le signal de sortie de 0 à 10 V est disponible au contact Y. Position du commutateur AUTO La grandeur de commande est transmise via le contact YR sans changement à la sortie de la grandeur de commande Y.
- Raccordement par borniers à ressort (push-in)
- Générateur de consigne
- Fonction de commande manuelle avec message en retour
- Luminosité de la DEL proportionnelle à la grandeur de commande
- Protégé contres des tensions externes
Caractéristiques
Données générales
24 V AC/DC
30 mA
19 mA
0 à 10 V DC
0 à 10 V DC
DEL rouge
11,2 x 87,5 x 60 mm
43 g
-5 °C à +55 °C
-20 °C à +70 °C
IP40 / IP20
Références
11073001
4251394607665
