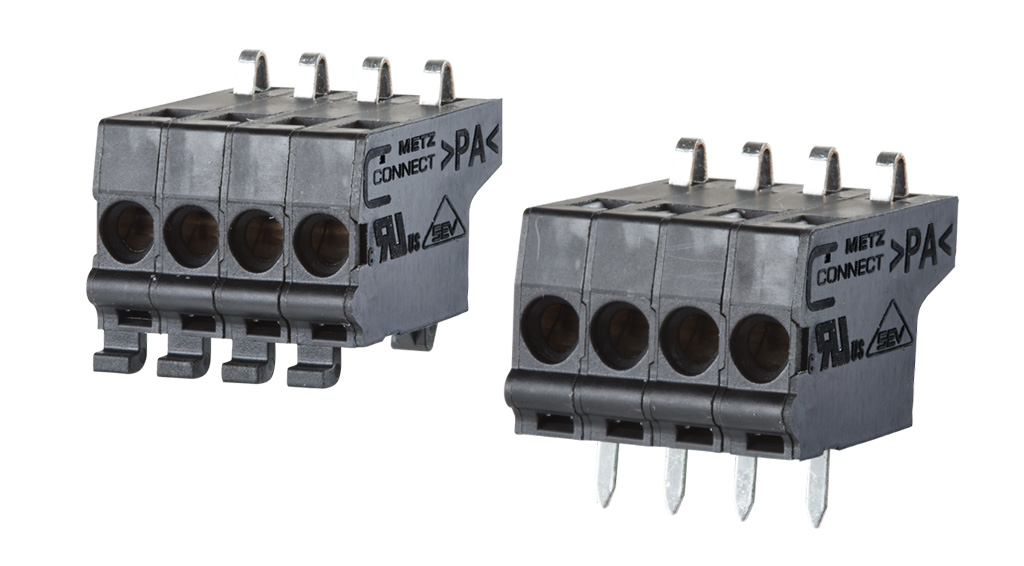

SC30 | SL30 | Borniers à ressort avec contacts à compression pour con-tact de circuit imprimé sans embases
Tâche
Appareils compacts à montage mural et encastré, à format en sandwich, avec un espace limité sur le circuit imprimé.
Solution
Aucun perçage ni aucun trou traversant n’est nécessaire sur le circuit imprimé, de sorte que le côté opposé du circuit imprimé offre plus d’espace pour l’électronique. Cela permet d’augmenter la compacité de la carte de circuit imprimé. Grâce au système de contact intégré dans la borne, les embases ne sont plus nécessaires et le contact se fait directement sur un tampon de circuit imprimé. Cela permet des avantages en termes de coûts grâce aux économies de composants. Les économies de composants réduisent également les coûts de processus tels que le stockage, l’assemblage, la manutention, etc.
Avantages
- Facilité de connexion grâce à la technologie « push-in »
- Avantages en termes de coûts, car un deuxième composant (par exemple, un connecteur mâle ou femelle) est nécessaire
- Réduction des coûts de processus
- Aucun perçage ni aucun trou traversant n’est nécessaire sur le circuit imprimé
- La faible hauteur d’installation permet un format plus plat
- La mise en contact du circuit imprimé est autonettoyante grâce à l’appui ponctuel des contacts de compression
- Montage des plus simples grâce à l’élimination des forces d’emboîtement et de déboîtement
- Le contact à ressort assure une pression permanente (sans entretien)
- Force de maintien élevée du conducteur même en cas de vibrations
- Aucun processus de soudage n’est nécessaire pour les applications wire-to-board
