MR-Multi-I/O Modbus RTU
Tâche
Pour différentes tâches dans le domaine de la technique des bâtiments ou des installations, les entrées et sorties numériques et analogiques pour l’acquisition de capteurs ou la commande d’actionneurs doivent être intégrées dans un réseau Modbus RTU (par exemple, la commande de pièces individuelles).
Solution

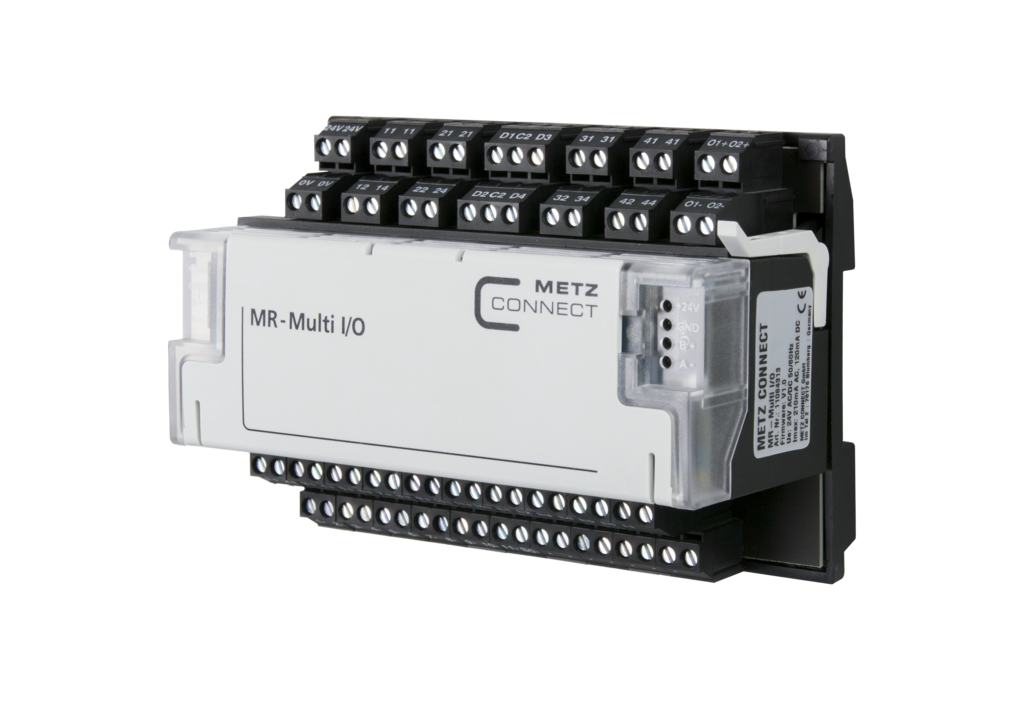

Le module Modbus MR-Multi-I/O est une solution compacte et rapidement installable pour connecter des signaux numériques et analogiques du niveau de l’actionneur et du capteur directement à une unité de commande ou de régulation dans l’automation des bâtiments via le protocole Modbus RTU. Il y a 29 E/S disponibles pour diverses tâches, dont certaines sont configurables.
Avec un maître Modbus, les entrées et les sorties peuvent être commutées et interrogées via des registres standard. L’adresse du module, le débit binaire et la parité sont réglés par deux commutateurs rotatifs sur le panneau avant ou par logiciel.
Installation
- Convient pour un montage décentralisé sur le rail DIN TH35 selon IEC 60715 dans les tableaux de distribution électrique.
- Les systèmes de bus comme Modbus RTU offrent divers avantages :
- une planification et une installation plus faciles des fonctions du bâtiment
- une grande flexibilité dans l’utilisation du bâtiment, car les fonctions sont librement configurables et peuvent donc être réglées et réajustées à tout moment et selon les besoins
-
29 E/S sur 7 unités de division
