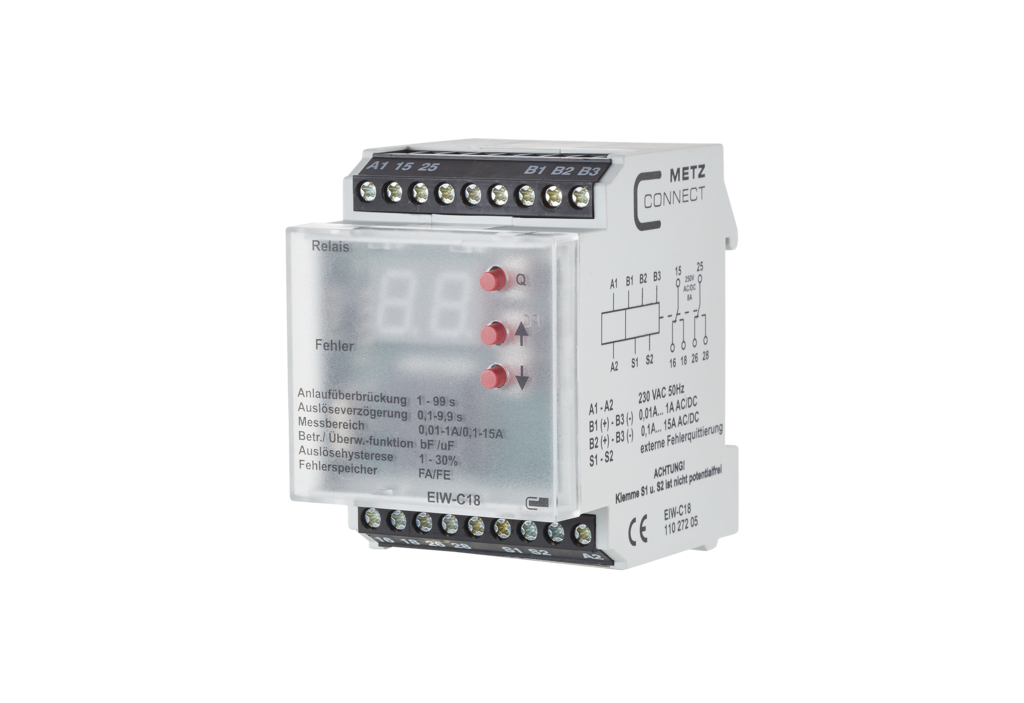

Mess- und Überwachungsrelais, Stromüberwachung, EIW-C18
Aufgabe
Zur
Überwachung von Maschinenanlagen auf Über- bzw. Unterschreiten eingestellte Stromsollwerte
zur Vermeidung von Beschädigung der
Anlage oder Stückgutes soll ein einstellbares, autarkes Mess-/
Überwachungsrelais eingesetzt werden.
Lösung
Das EIW-C18 dient der Überwachung von Gleich- Und Wechselströmen in spannungsführenden Anlagen. Es wird ein Über- oder Unterschreiten der eingestellten Werte angezeigt und ein Schaltvorgang ausgelöst. Die integrierte 7-Segment-Anzeige informiert über die Fehlerursachen. Über eine manuelle Eingabe am Gerät lassen sich die zu messende Stromart (AC oder DC), ein oberer und ein unterer Schwellwert, die Ansprechverzögerung sowie der Fehlerspeicher (ein oder aus) einstellen. Die zwei Strommessbereiche sind über die Anschlussklemmen wählbar. Eine Fehlerquittierung kann direkt am Gerät sowie über einen externen Kontakt erfolgen.
- für den Industrieschaltschrank
- Montage auf Tragschiene TH 35 nach IEC 60715
- Anschluss mit Schraubklemmen
Vorteile
- Gleich- und Wechselströme
- Überwachung von 10 mA – 15 A
- Anlaufüberbrückung
- Ansprechverzögerung
- Auslösehysterese
- einstellbare Schaltschwellen
Fehlerspeicher
2 x Wechsler-Relais
