Mess- und Überwachungsrelais | cosPhi-Wächter, CPW-E12
Aufgabe
Zur
Überwachung von Phasenverschiebungen bei Unterlast von Motoren in Anlagen, soll
ein Überwachungsrelais bei Erkennung der Phasenverschiebung zur Vermeidung von
Beschädigungen, die Anlage abschalten.
Lösung

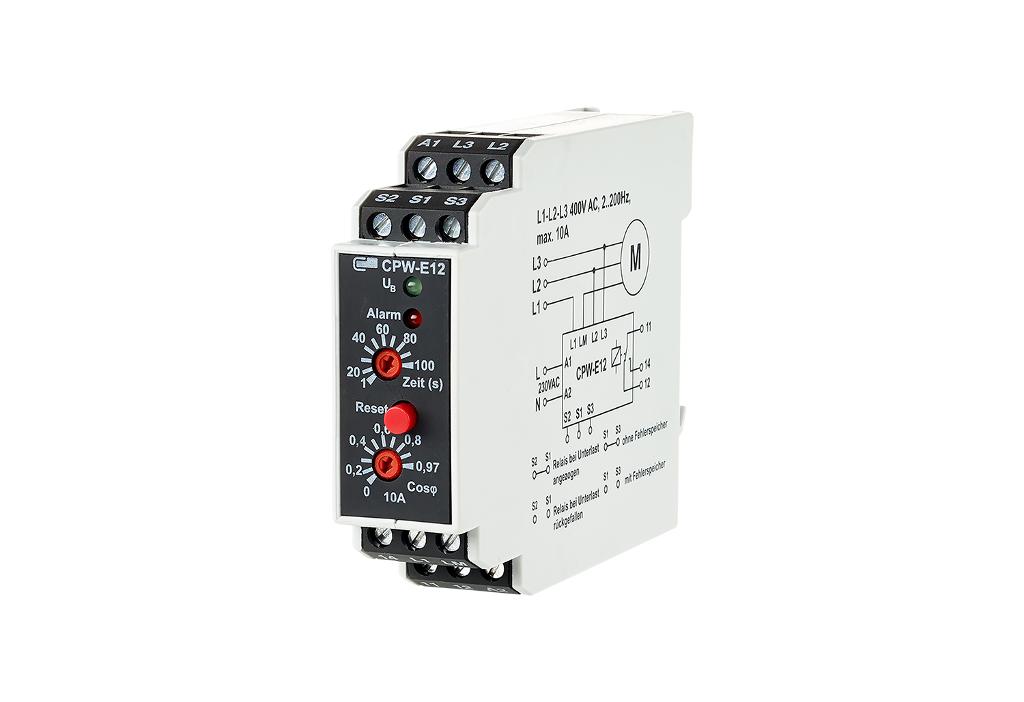

Der cosPhi-Wächter CPW-E12 wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors.
- für den Industrieschaltschrank
- Montage auf Tragschiene TH 35 nach IEC 60715
- Anschluss mit Schraubklemmen
Vorteile
- einstellbarer Ansprechwert
- einstellbare Ansprechzeit
- einsetzbar mit Frequenzumrichtern (2-200 Hz)
- Fehlerspeicher (fernentriegelbar)
-
1 x Wechsler-Relais
