40G RJ45 field plug pro 360

Beschreibung

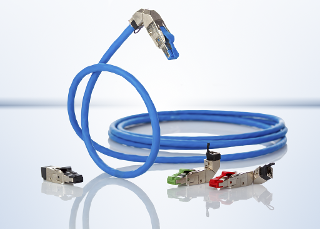

feldkonfektionierbarer RJ45-Stecker Cat.8.1/Klasse I (bis 2000 MHz)

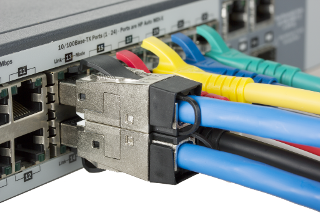

vollgeschirmt und multiportfähig

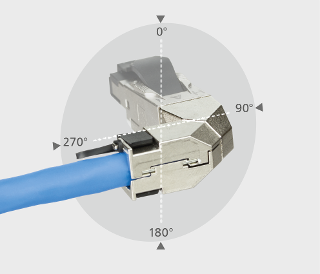

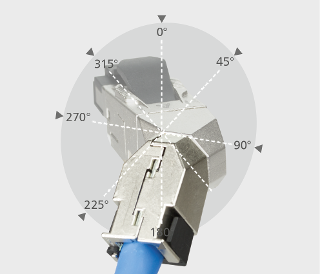

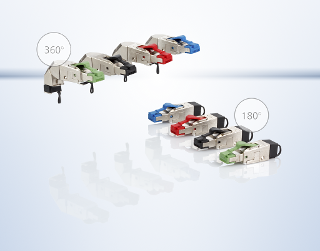

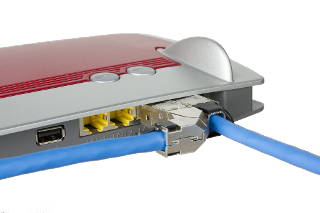

Kabelzuführung variabel, frei wählbar (360°)
einfachste Konfektion - ohne Spezialwerkzeug anschließbar
Adernanschluss Litzenleiter AWG 27/7 - 22/7, Aderdurchmesser 0,43 - 0,76 mm
Adernanschluss Vollader AWG 26/1 - 22/1, Aderdurchmesser 0,409 - 0,64 mm
Übertragungstechnische Eigenschaften Cat.8.1 nach ISO/IEC 11801 (bis 2000 MHz)
Einhaltung der Klasse I nach ISO/IEC 11801, DIN EN 50173-1

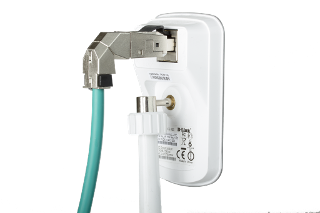

40GBASE-T für 40 Gbit Ethernet (IEEE 802.3bq), Remote Powering (PoE, PoE plus, UPoE und 4PPoE) und HDBaseT geeignet
Schutzart IP20
geeignet für Kabelmanteldurchmesser von 5,5 bis 10,5 mm

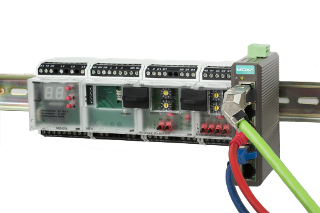

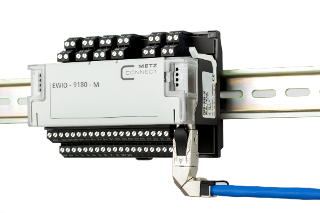

2-teiliges, industrietaugliches Gehäuse aus Zinkdruckguss
Zugentlastung per Rastclip direkt am Ladestück
geschützter Verriegelungshaken
wiederanschließbar

Technische Daten

Allgemeine Daten

Einsatzgebiete:

Strukturierte Gebäudeverkabelung

Mechanische Bewertung nach MICE:

Ingress Bewertung nach MICE:

Climatic Bewertung nach MICE:

Elektromagnetische Bewertung nach MICE:

Bauart:

Stecker

Schirmung:

geschirmt

Übertragungstechnik:

Kupfer

Farbe:

blau

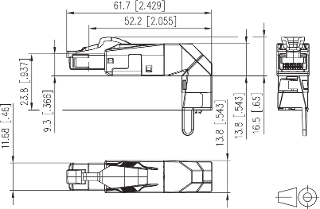

Abmessung [Länge] (mm):

49.8 mm

Abmessung [Breite] (mm):

13.8 mm

Abmessung [Höhe] (mm):

16.5 mm

Abmessung [Länge] (inch):

1.961 in.

Abmessung [Breite] (inch):

0.543 in.

Abmessung [Höhe] (inch):

0.65 in.

Feldkonfektionierbarkeit:

Beschriftungsmöglichkeit:

auf Gehäuse

Übertragungstechnische Eigenschaften

Kategorie (ISO):

8.1

Remote Powering:

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

4PPoE:

IEEE 802.3bt

HDBaseT:

Übertragungsgeschwindigkeit bis 10 GBit:

IEEE 802.3an

Anschlüsse/Schnittstellen

Anschlusstechnik Schnittstelle 1:

IDC-Anschluss

Anschlusstechnik Schnittstelle 2:

RJ45-Stecker

Portanzahl Schnittstelle 2:

Portanzahl Schnittstelle 2 bestückt:

Anzahl Positionen/Kontakte Schnittstelle 1:

Anzahl Positionen/Kontakte Schnittstelle 2:

8P/8C

Leiterquerschnitt eindrähtig [AWG] min-max:

AWG 26/1 - AWG 22/1

Leiterquerschnitt eindrähtig [mm²] min-max:

0,128 - 0,324 mm²

Leiterdurchmesser eindrähtig [mm] min-max:

0,409 - 0,643 mm

Leiterdurchmesser eindrähtig [inch] min-max:

0,016 - 0,025 in.

Leiterquerschnitt mehrdrähtig [AWG] min-max:

AWG 27/7 - AWG 22/7

Leiterquerschnitt mehrdrähtig [mm²] min-max:

0,111 - 0,355 mm²

Leiterdurchmesser mehrdrähtig [mm] min-max:

0,457 - 0,762 mm

Leiterdurchmesser mehrdrähtig [inch] min-max:

0,018 - 0,03 in.

Aderdurchmesser (Leiter mit Isolation) [mm max.]:

1.6 mm

Aderdurchmesser (Leiter mit Isolation) [inch max.]:

0.063 in.

Kabelmanteldurchmesser [mm min.]:

5.5 mm

Kabelmanteldurchmesser [mm max.]:

10,5 mm

Kabelmanteldurchmesser [inch min.]:

0.217 in.

Kabelmanteldurchmesser [inch max.]:

0.413 in.

Kabel-zu/abgang:

variabel, frei wählbar (360°)

Wiederanschließbarkeit:

Schirmanschluss:

flexible Kontaktfeder

Elektrische Eigenschaften

Strombelastbarkeit:

max. 1 A

Bemessungsspannung:

max. 50 V

Kontaktwiderstand:

max. 20 mOhm

Isolationswiderstand:

min. 500 MOhm

Spannungsfestigkeit Leiter-Leiter (sekundär) [V DC]:

1000 V DC

Spannungsfestigkeit Leiter-Schirm [V DC]:

1500 V DC

Mechanische Eigenschaften

Befestigungsart:

rastbar

Steck- und Ziehkraft:

max. 20 N

Lebensdauer - Steckzyklen:

min. 750

Position/Aufnahme Rasthebel in
Standard-Einbauposition:

oben

Zugentlastung:

Rastclip

Werkstoffe und Werkstoffeigenschaften

Werkstoff - Gehäuse:

GD-Zn (Zinkdruckguss)

Werkstoff - Kontakt:

CuSn (Zinnbronze)

Werkstoff - Kontakt Oberfläche:

Ni + Au (Nickel-Gold)

Werkstoff - Rasthebel:

Kunststoff

Halogenfreiheit:

Werkstoff - Oberfläche:

Ni (Nickel)

RoHS:

konform

Umgebungsbedingungen

Temperatur - Lager °C [min.]:

-40 °C

Temperatur - Lager °C [max.]:

85 °C

Temperatur - Lager °F [min.]:

-40 °F

Temperatur - Lager °F [max.]:

185 °F

Temperatur - Betrieb °C [min.]:

-40 °C

Temperatur - Betrieb °C [max.]:

85 °C

Temperatur - Betrieb °F [min.]:

-40 °F

Temperatur - Betrieb °F [max.]:

185 °F

Eindringen von Teilchen:

IP2X

Eindringen von Flüssigkeit/Untertauchen:

IPX0

Artikelnummern

Artikelnummer:

130H405042-E

EAN:

4251394614526

Downloads

Ausschreibungstext
Produktvideo
Datenblatt
Montagevideo
Broschüre (40G Patchkabel)
Broschüre (RJ45 field plug pro)
3D-Daten (3D_130E405042-E_90° nach links) - Anmeldung erforderlich -
3D-Daten (3D_130E405042-E_90° nach rechts) - Anmeldung erforderlich -
3D-Daten (3D_130E405042-E_90° nach unten) - Anmeldung erforderlich -
3D-Daten (3D_130E405042_E_90° nach oben) - Anmeldung erforderlich -
Montageanleitung

Ansprechpartner finden

Anfrage

Weiterführende Informationen

Field Plug Pro für 25Gbit und 40Gbit Ethernet
