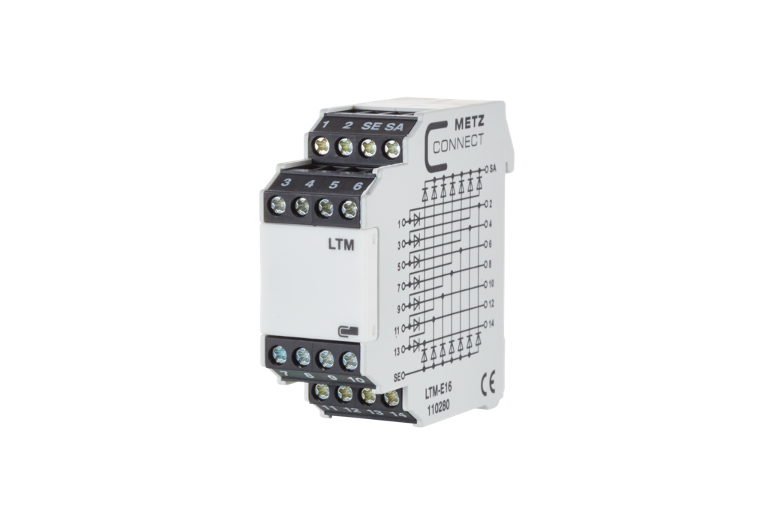

LTM-E16
Beschreibung

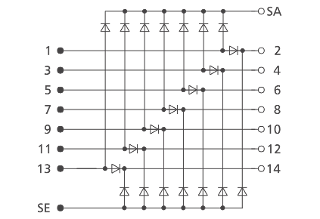

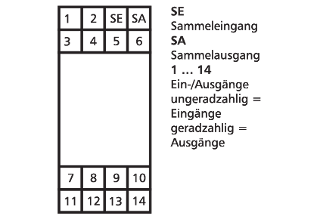

Das Lampentest-Modul vereint mehrere Funktionen in einem Baustein (Einzel- bzw. Sammelmeldungen und Lampentest). An den Eingängen (1, 3, 5, 7, 9, 11, 13) werden die ankommenden Störmeldungen aufgelegt. An den Ausgängen (2, 4, 6, 8,10, 12, 14) werden die Meldelampen angeschlossen. Liegt eine Meldung an einem Eingang an, leuchtet die dazugehörende Meldelampe auf. Gleichzeitig wird ein Signal an den Ausgang SA übertragen. Wird ein Signal an den Eingang SE angelegt leuchten alle Meldelampen auf, ohne dass ein Signal an den Ausgang SA übertragen wird. Bitte nicht für 230 V Leuchtdioden verwenden! (Kondensatornetzteile)
- für 7 Lampen
- Ausgang für Sammelmeldung
- Eingang für Lampentest
- Anschluss mit Schraubklemmen
Technische Daten
Allgemeine Daten
250 V AC/DC
1000 V
30 µA bei 75 °C
1 A
gmax. 3,5 A
22,5 x 61,3 x 60 mm
100 g
-20 °C bis +55 °C
-25 °C bis +70 °C
IP40 / IP20
Artikelnummern
110280
4250184121022
