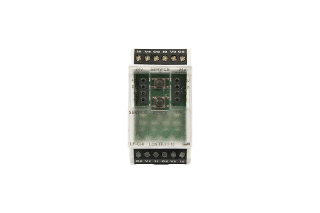

LF-CI4 LON
Beschreibung
Das LON-Modul mit analogen Eingängen wurde für dezentrale Schaltaufgaben entwickelt. Es können 4 Ströme und 4 Spannungen, von z. B. aktiven Temperaturfühlern, elektrischen Lüftungs- und Mischklappen, Ventilsteuerungen usw. erfasst werden. Die Eingänge können durch Netzwerkvariablen SNVT abgefragt werden. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.
- Anschluss mit Schraubklemmen
Technische Daten
Allgemeine Daten
TP/FT-10, freie Topologie
FT5000
78 KBit/s
24 V AC/DC +/- 10 % (SELV)
67 mA (AC) / 24 mA (DC)
100 %
550 ms
4 x Spannung, 4 x Strom
0 V bis 10 V DC
10 mV (0 bis 100 %)
10 kOhm
0 bis 20 mA DC
0,05 mA
1 %
LED grün, gelb
35 x 69,3 x 60 mm
84 g
-5 °C bis 55 °C
-20 °C bis 70 °C
IP40 / IP20
Zubehör
Artikelnummern
1108601332
4250184135821
Downloads
- Ausschreibungstext
- Datenblatt
- ePLAN Daten - Anmeldung erforderlich -
- Broschüre (LON I/O-Komponenten)
- 3D-Daten - Anmeldung erforderlich -
- Software (Template_LF-CI4)
- Software (LON Resource Files 1.32)
- Software (METZ Connect PlugIn LF-ALL 2.0.0)
- Montageanleitung (1108601332, 110860133270)
- Montageanleitung (Safety Instructions multilingual )
- Software Handbuch
