BMT-CI4 BACnet MS/TP

Beschreibung

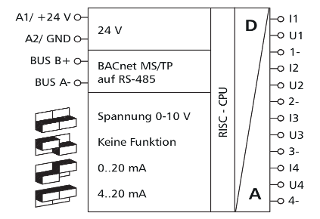

Das BACnet MS/TP-Modul mit 4 analogen Eingängen wurde für dezentrale Schaltaufgaben entwickelt. Es können Ströme und Spannungen, von z. B. aktiven Temperaturfühlern, elektrischen Lüftungs- und Mischklappen, Ventilsteuerungen usw., erfasst werden. Jeder Eingang kann per DIP-Schalterpaar auf der Frontseite entweder als Strom- oder Spannungseingang eingestellt werden. Mit einen BACnet-Client können die Eingänge über Standard-Objekte abgefragt werden. Die Einstellung der Moduladresse und der Bitrate erfolgt über zwei Drehschalter auf der Frontseite. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

  • Anschluss mit Schraubklemmen

BACnet is a registered trademark of ASHRAE. ASHRAE does not endorse, approve or test products for compliance with ASHRAE standards. Compliance of listed products to the requirements of ASHRAE Standard 135 is the responsibility of BACnet International (BI). BTL is a registered trademark of BI.

Technische Daten
Allgemeine Daten
BACnet MS/TP
00 bis F9
RS485 (Zweidrahtbus)
9600 bis 115200 Bit/s
24 V AC/DC +/- 10 % (SELV)
25 mA (AC) / 10 mA (DC)
100 %
4 x analog
0 V bis 10 V DC
1 mV (0 bis 100 %)
10 mV
0 (4) bis 20 mA DC
2 µA
20 µA
LED grün, rot
35 x 69,3 x 60 mm
95 g
-5 °C bis 55 °C
-20 °C bis 70 °C
IP40 / IP20
Zubehör
Zubehör von
Artikelnummern
1108901332
4250184165682
